   Конференции по строительству >> Доклад "Универсальное приспособление для монтажа и ремонта системы вентилируемых фасадов"

Универсальное приспособление для монтажа и ремонта системы вентилируемых фасадов

Бузальский А.В., технический директор,

ООО “ФАСКОСТРОЙМОНТАЖ”

Монтаж основных видов облицовочного материала на подсистему вентилируемого фасада, как правило, производится снизу вверх на посадочные места: керамогранитные плиты на кляммеры, кассеты на замки различных конструкций, металлосайдинг на продольные пазы и т.д.

Облицовочные плиты “Краспан”, “Минерит”, “Этернит”, “Фасад-мастер” при монтаже не имеют посадочного места и крепятся с помощью фасадных заклепок к направляющим подсистемы, укрепленной на несущей стене здания,. Плиты могут иметь площадь до 3,6 м2 и вес до 60 кг. При производстве монтажных работ на высоте довольно большая парусность и вес материала создают высокую степень риска для рабочих, не говоря о больших неудобствах, приводящих к неточности установки плит.

Специалистами ООО “ФаскоСтройМонтаж” разработано универсальное приспособление для производства монтажных работ по установке крупногабаритных облицовочных плит весом до 60 кг на здания с вентилируемыми фасадами. Конструкция приспособления позволяет вести монтаж плит в любом направлении, даже в труднодоступных угловых зонах. На сегодняшний день в литературе нет информации о вспомогательных приспособлениях, которые могли бы использоваться для решения этой задачи.

Данное приспособление по своей сути является регулируемым сборно-разборным посадочным местом временного характера, благодаря которому монтажник имеет возможность устанавливать

облицовочные плиты с достаточно высокой степенью точности с минимальными трудозатратами, соблюдая технику безопасности. Рабочий комплект устройства состоит из следующих элементов:

  1. корпус эксцентрика – 2 шт.
  2. подвеска консоли - 2 шт.
  3. прищепка плитовая - 2 шт.
  4. консоль - 3 шт. (длина - 1,3, 2,5, 3,7м)

Приспособление навешивается на вертикальные направляющие подсистемы без использования дополнительных материалов. Фасадную плиту устанавливают на рабочей плоскости фасада с максимально возможной степенью точности. В качестве посадочных мест для монтируемой плиты используются два подвижных штока. Монтаж плит можно производить как сверху - вниз, так и снизу - вверх.

Монтажное приспособление, схематически изображенное на рис.1, содержит корпус (1) с двумя фиксаторами (рис.1-а, 7) и выдвижную опору - шток (2), которая установлена на корпусе таким образом, чтобы она имела возможность вертикального перемещения относительно корпуса. Корпус приспособления с помощью фиксаторов (7) подвешивается на горизонтальной рейке - консоли (8), установленной на фасаде стены под укладываемой плитой при помощи подвесок (рис.2), закрепленных на вертикальных направляющих (рис.3). Консоль (8) представляет собой алюминиевую трубу прямоугольного сечения (20х80х2)мм. Подвеска консоли выполнена в виде скобы, которая закрепляется на вертикальную направляющую подсистемы с помощью шпингалета. Для установки шпингалета достаточно просверлить в скобе и несущей отверстия (рис.4). Конструктивно консоль располагается на расстоянии 5 мм (рис.3) от внешней плоскости монтируемых фасадных плит, что дает возможность производить монтаж плит фасада в любом месте, в том числе и в труднодоступных угловых зонах. В случае замены плит на ранее смонтированном участке приспособление может устанавливаться без горизонтальной рейки непосредственно на нижестоящую плиту (рис.1-б, 12). В этом случае скоба корпуса подвешивается непосредственно на нижестоящую плиту.

Корпус эксцентрика (1) можно закрепить фиксатором (7) в любом необходимом для производства монтажа месте. Эксцентрик (5) с помощью рукоятки смещает шток (2) вверх - вниз в пределах 30 мм. Дополнительная фиксация выбранного положения эксцентрика осуществляется стопорной “барашковой” гайкой (3). Фасадная плита помещается на платформы штоков, которые имеют ограничитель смещения плиты – плитовой упор (4) и место под установку уровня. Установленная на платформы штоков фасадная плита прикрепляется в верхней части плитовыми прищепками (рис.2) к вертикальным направляющим. Высокая степень точности установки фасадной плиты по месту достигается путем манипуляции эксцентриками. Выдвижная опора – шток обычно выполняется из Т-образного профиля (тавра), на горизонтальной полке которого расположен упор смещения плиты (4), а также предусмотрено место для размещения уровня.

Вертикальное перемещение выдвижной опоры осуществляется посредством вращения эксцентрика (5), фиксация которого в заданном положении осуществляется гайкой (3). На плитовой упор (4) и на ручку эксцентрика может быть одета трубка (6) из ПВХ для защиты плиты от повреждений.

В случае установки приспособления непосредственно на нижестоящую плиту в скобе корпуса эксцентрика, выполнены отверстия для крепежных элементов (10). Корпус прилегает к плите через защитную прокладку (11).

Порядок выполнения работ при монтаже облицовочных плит сверху – вниз с помощью предлагаемого приспособления (рис. 1а, 5а) таков:

  1. установка консоли
    • просверлить вертикальный профиль сверлом d = 5 мм, отступив от нижнего края верхней плиты на 20 – 25 мм (рис.4);
    • закрепить левую и правую подвески консоли на вертикальном профиле шпингалетом (рис.3);
    • установить на подвесках консоль требуемой длины с напуском за пределы подвески не менее 50 мм (рис.3);
  2. монтаж плиты
    • установить эксцентрики в правом и левом углах фасадной плиты и закрепить их фиксаторами (рис. 1а, 5),
    • установить шток эксцентрика в крайнее нижнее положение,
    • установить фасадную плиту на платформу штоков,
    • установить плитовые прищепки в верхних углах плиты (рис.2),
    • отрегулировать местоположение плиты,
    • установить (проклепать) две заклепки в средней части плиты по горизонтали,
    • опустить шток (в пределах 0,5 см) и продолжить проклепывание плиты, последовательно, перемещаясь к ее краям,
    • убрать плитовые прищепки,
    • снять эксцентрики с консоли,
    • убрать консоль и ее подвески с вертикальных направляющих подсистемы.

Порядок выполнения работ при монтаже облицовочных плит снизу – вверх с помощью предлагаемого приспособления (рис.1.б, 5.б) таков:

  • установить корпус приспособления на нижестоящей плите с использованием дополнительных вставок (10 на рис.1б),
  • установить приспособления в правом и левом углах фасадной плиты (рис.5.б),
  • произвести монтаж плит согласно пункту 2 порядка монтажа плит сверху – вниз.

В заключение, хотелось бы еще раз отметить основные достоинства разработанного в ООО “ФаскоСтройМонтаж” приспособления для монтажных работ по облицовке фасадов зданий крупногабаритными плитами:

  1. увеличение производительности труда в 2-3 раза,
  2. возможность монтажа плит в любом направлении (снизу - вверх, сверху - вниз),
  3. увеличение точности установки плит,
  4. обеспечение безопасности производства монтажных работ,
  5. простота в использовании.

Рис.1 Общий вид приспособления, устанавливаемого с помощью горизонтальной рейки.
Увеличить!

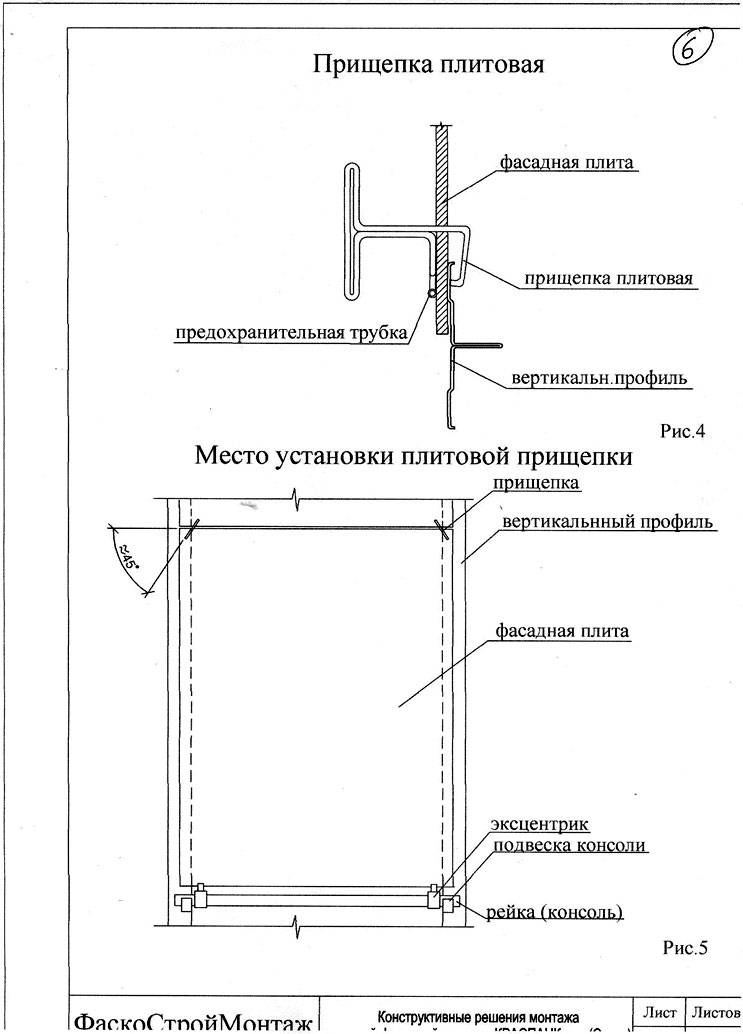

Рис.2. Плитовая прищепка и место ее установки.
Увеличить!

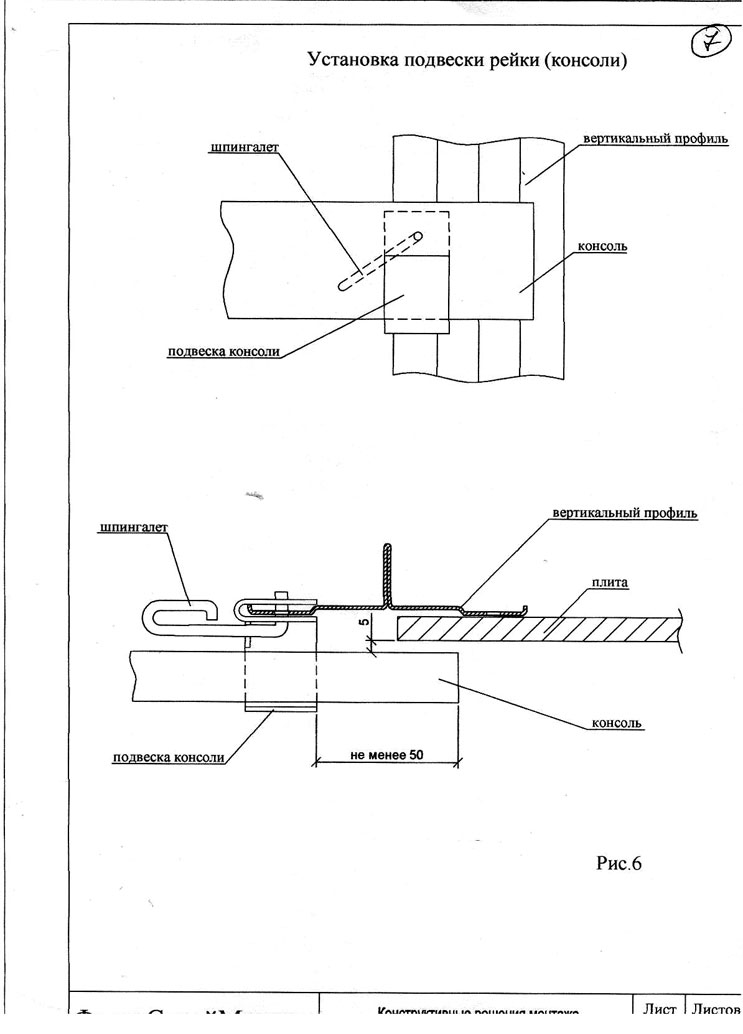

Рис.3. Схема установки подвески рейки на вертикальном профиле.
Увеличить!

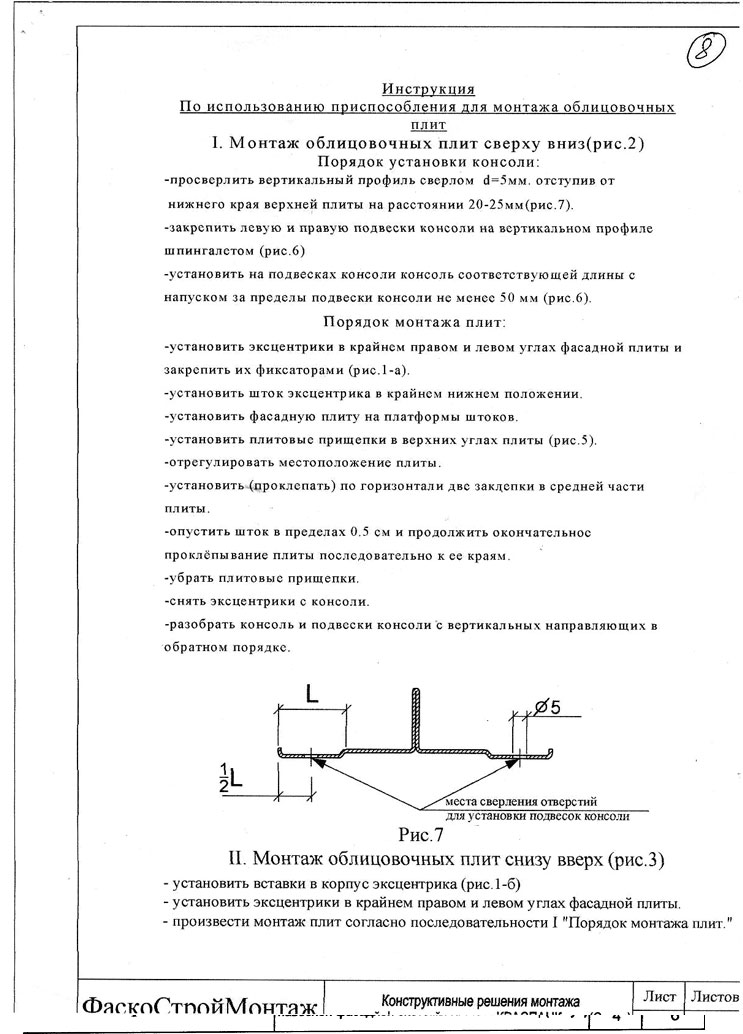

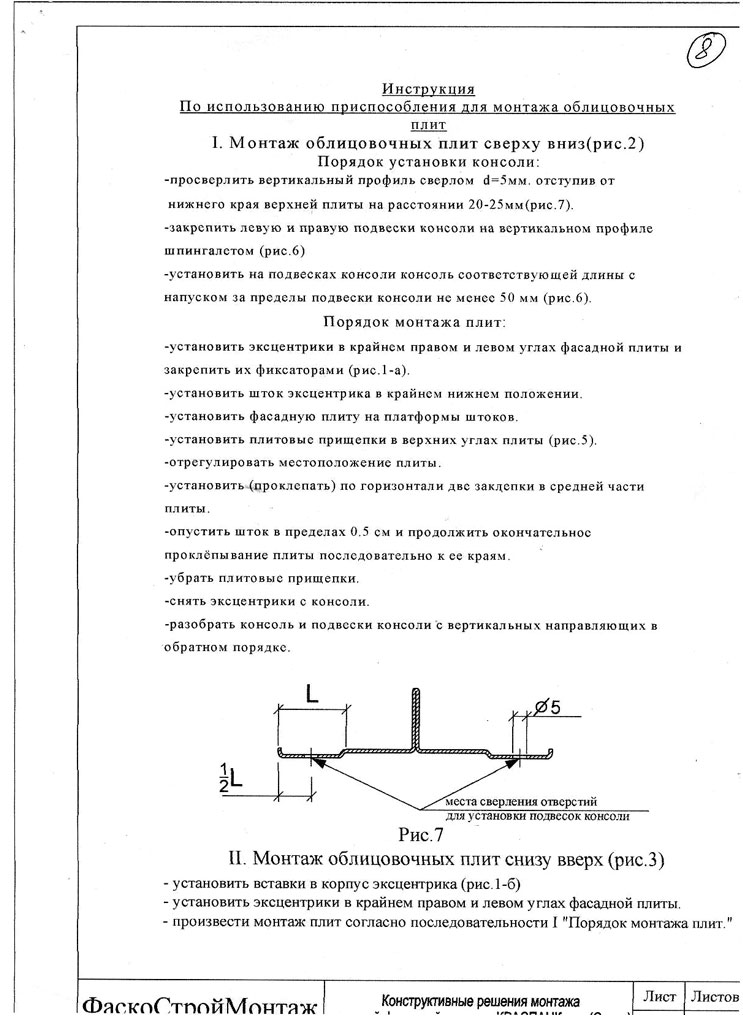

Рис. 4. Место сверления отверстия для установки подвески рейки на вертикальном профиле.
Увеличить!

Рис. 5. Варианты применения приспособления
Увеличить!
а) Приспособление, установленное на рейку (консоль) для монтажа фасадных плит сверху–вниз,
б) Приспособление, установленное непосредственно на нижнюю плиту для монтажа плит снизу-вверх.
