Общие сведения | Технические характеристики | Область применения | Дополнительные функциональные возможности | Отличия фурнитуры для алюминиевого профиля | Фурнитура различных фирм-производителей |

Технические характеристики




Как уже говорилось выше, на рынке представлено большое количество различных торговых марок, но при всем многообразии можно выделить основные технические характеристики, присущие фурнитуре независимо от фирмы-производителя:

  • способ открывания;
  • направление открывания створки (правое или левое);
  • размеры сопряжения профилей рамы и створки - "Система" (12/18-9, 12/20-9, 12/20-13 и др.);
  • расстояние от бокового фальца створки до центра отверстия под ручку - Dornmass;
  • расстояние от нижнего фальца створки до центра отверстия под ручку - высота ручки G;
  • ширина створки по фальцу - FFB;
  • высота створки по фальцу - FFH;
  • допустимый вес створки.

Способы открывания окон.

Современная фурнитура обеспечивает следующие способы открывания: поворотный, поворотно-откидной, раздвижной и т.п. В зависимости от типа открывания применяют тот или иной вид фурнитуры. В разных странах существуют различные традиции: в США наибольшее распространение имеют окна открывающиеся наружу, в Японии - раздвижные, в Европе - поворотно-откидные.

Изобретение поворотно-откидной фурнитуры совершило подлинную революцию в оконном производстве, появились новые возможности в конструировании окон. Отпала необходимость в установке форточек, уменьшающих световой проем. Соединение отдельных элементов по периметру в единый механизм создало замкнутую силовую конструкцию, равномерно распределяющую кратковременные и постоянные нагрузки, возникающие при работе фурнитуры. Как правило, весь механизм окна управляется одной ручкой. Несмотря на сложность механизмов, современная фурнитура очень проста в обслуживании. Простейшими операциями, при помощи ключа, можно отрегулировать доступные к изменению параметры, например, положение створки по вертикали и горизонтали в раме, степень прижима уплотнителя и др.

В тоже время, фурнитура поворотного окна также претерпела изменения. Изобретены новые элементы, которые дают дополнительные удобства при пользовании окном.

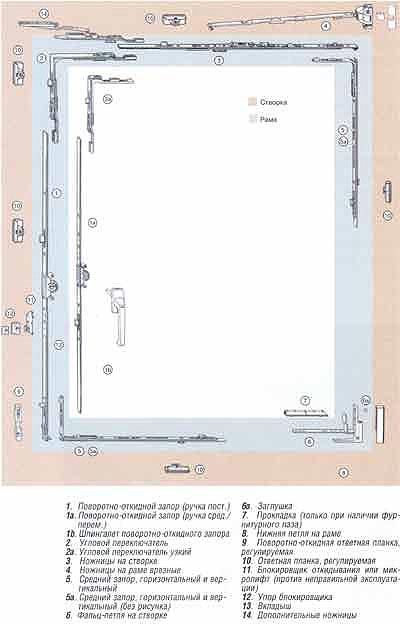

Перечислим кратко основные типы фурнитуры:

1. Поворотная (с вертикальным подвесом) - обычная

2. Среднеподвесная (с горизонтальным подвесом)

Створку окна легко одной ручкой поворачивать на 180°. Створка остается в нужном положении без дополнительной фиксации. Съемная ручка и ограничитель откидывания придают дополнительную безопасность. Кроме того, данная фурнитура препятствует отжатию створки с помощью рычага, гарантируя эффективную защиту от взлома. Фурнитура может быть адаптирована к окнам различного веса и размера. Возможно даже исполнение для круглых и эллипсовидных окон.

3. Поворотно-откидная

Окно легко открывается одной рукой в нужном направлении при определенном положении ручки. При откинутой створке обеспечивается бессквозняковое проветривание. Для быстрого проветривания или мытья, створку можно повернуть на угол до 160°. Фурнитура этого типа может устанавливаться на окнах различной формы: арочных, трапециевидных.

Обычно для сохранения декоративного вида окна на видимых деталях устанавливают декоративные накладки нужного цвета, но существуют конструкции в которых все детали и механизмы фурнитуры скрыты от глаз внутри окна.

4. Фурнитура для открывания фрамуг.

Фрамужная створка может быть приведена в откидное положение тремя способами:
  • Самый простой вариант. Ставится центральный запорный механизм, который используется в поворотной створке, и оконная ручка, а также ограничитель на откидывание. Этот вариант для высоких проемов не подходит.
  • Для высоких проемов управление открыванием створки осуществляется посредством рычага, расположенного на оптимальной высоте. Створка может быть откинута на угол 90°. Эта система может быть использована для окон различной формы. Она идеально подходит для помещений, которые требуют хорошего освещения и должны регулярно проветриваться, особенно для спортивных залов, школ, общежитий и больниц.
  • Применение дистанционного открывания фрамуги на основе электрического привода.

5. Фурнитура для раздвижных и складных окон, накладная для ставней.

При проектировании возникает необходимость правильно указать заданный способ и направление открывания. Для этого существуют специальные схематические изображения.

"Система"

Под "Системой" понимают совокупность размеров сопряжений профилей рамы и створки. На рисунке справа представлен профиль системы 12/20-13:

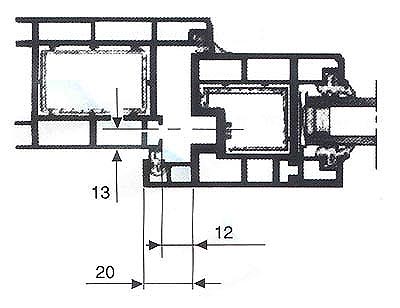

  • первые цифры (12) обозначают фальцлюфт (Falzluft). Фальцлюфт - это расстояние между фальцем рамы и фальцем створки (при этом глубина фурнитурного паза не учитывается);
  • вторые две цифры (20) - ширину наплава (Uberschlagbreite). Ширина наплава - это расстояние между фальцем и торцом наплава;
  • последние две цифры (13) - ось фурнитурного паза (Beschlagachse). Ось фурнитурного паза - это расстояние от лицевой поверхности рамы до оси фурнитурного паза.
На рынке представлено достаточно много профилей различных производителей, но все они относятся к определенным системам. Для окон ПВХ различают следующие системы:
  • 12/18-9 (профили: Rehau S780 и др.);
  • 12/20-9 (профили КВЕ АD, Veka Softline, Actual 400/500 и др.);
  • 12/20-13 (профили: Rehau S730, Gealan 3000 и др.);
  • 12/22-13 (профили Thyssen, Royal Deluxe и др.)

Dornmass (Дорнмасс).

Расстояние от фальца створки, куда устанавливается основной приводной механизм, до центра отверстия под ручку называется Dornmass (Дорнмасс).

Профили створок различных марок имеют различную толщину и, как следствие этого, основные запоры могут иметь Dornmass 6,5: 7,5; 14,5; 15 мм и др.

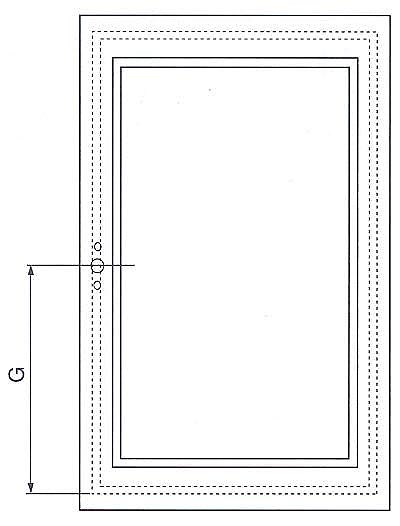

Высота ручки G.

Расстояние от нижнего фальца створки до центра отверстия под ручку называется высотой ручки G. Этот размер может быть постоянным или изменяться по требованию Заказчика.

В любой фурнитуре, представленной на российском рынке, существуют основные запоры с фиксированным, либо со средним или переменным расположением ручки. Конструктивно они отличаются наличием или отсутствием упора, опирающегося на нижний фальц створки. Если используется основной запор с фиксированным расположением ручки, то в зависимости от высоты створки по фальцу меняется и высота ручки G. При этом каждому размеру основного запора соответствует только один размер высоты ручки, при этом высота ручки G может не совпадать со срединным размером створки.

Если используется основной запор со средним или переменным положением ручки, то каждому размеру основного запора соответствует диапазон размеров G, который включает в себя и срединное положение.

Размеры створки по фальцу

При подборе фурнитуры используют размеры створки по фальцу, для чего вычисляют две величины FFB и FFH.

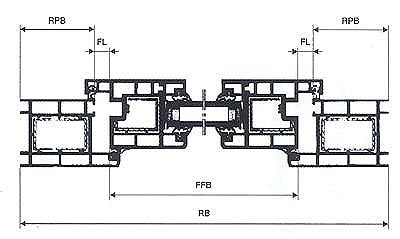

FFB (от немецкого FlugeFalzBreite) - это ширина створки по фальцу.

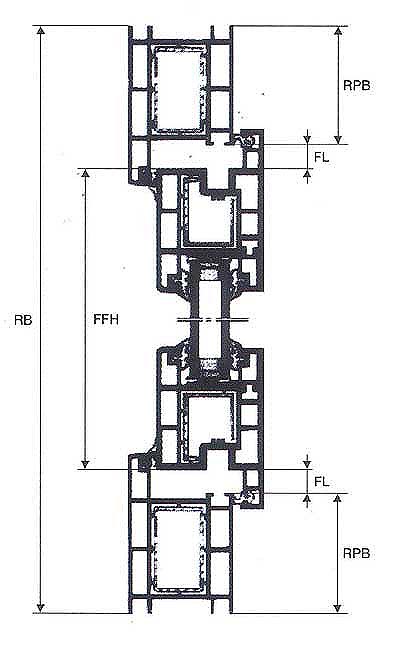

FFH (от немецкого FlugeFalzHohe) - это высота створки по фальцу.

Для определения этих размеров существуют 2 формулы (формулы действительны только для одностворчатого окна):

FFB = RB - (2·RPB) - (2·FL),

где FFB - ширина створки по фальцу
RB - ширина рамы;
RPB - ширина рамного профиля;
FL - фальцлюфт.


FFH = RH - (2·RPB) - (2·FL),

где FFH - высота створки по фальцу;
RH - высота рамы;
RPB - ширина рамного профиля;
FL - фальцлюфт.

Вес створки

Вес створки регламентирует использование петлевой группы. Различные фирмы предлагают варианты петель с различной грузоподъемностью: 50 кг, 80 кг, 100 кг, 130 кг и так далее. Для того чтобы правильно подобрать необходимую петлевую группу нужно рассчитать вес створки, т.е. сложить вес стеклопакета и вес профильной конструкции створки.

Вес стеклопакета рассчитывается исходя из того, что 1 м2 стекла толщиной 1 мм весит 2,5 кг, вес 1 м2 стекла толщиной 4 мм - равен 10 кг. Отсюда не трудно подсчитать, что однокамерный стеклопакет (при толщине стекла 4 мм) весит чуть более 20 кг (вес комплектующих стеклопакета составляет 1 до 2%).

Вес профильной конструкции створки рассчитывается исходя из удельного веса погонного метра профиля и металлического усилителя.



Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.5.7 Фурнитура, автоматика"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • FAKRO
  • Системы автоматического управления окнами для крыши
  •


  • Gretsch-Unitas (GU)
  • Поворотно-откидная фурнитура UNI-JET
  •


  • Каталог «Поворотно-откидная и поворотная фурнитура EURO-JET». Плакаты
  •


  • Каталог «Поворотно-откидная, поворотная и откидная фурнитура UNI-JET». Плакаты
  •


  • Каталог «Фурнитура скрытого расположения UNI-JET S-CONCEALED
  •


  • Петли для окон и дверей из ПВХ, дерева и алюминия
  •


  • Брошюра «Объекты рекомендуют»
  •


  • Инструкция по монтажу электропривода ELTRAL KS 30/40 на откидную створку (петли снизу, откидывание вовнутрь помещения)
  •


  • Монтаж и руководство по обслуживанию. Цепной привод ELTRAL KS 30/40, ELTRAL KS 30/40 Synchro
  •


  • Оконная фурнитура EURO-JET. Правильный уход, обслуживание и эксплуатация окна
  •


  • Чертежи в формате .pdf
  •


  • Чертежи в формате AutoCAD (.dwg)
  •


  • Статья «Шестая молодость вековой компании
  •


  • Статья «Фурнитура для окон и дверей всего мира»
  •


  • Статья «Новые возможности для фасадов (G.U. – параллельно-выставляемые окна)»
  •


  • Программа поставок поворотно-откидной фурнитуры UNI-JET
  •


  • Архитектурный справочник G-U: оконная техника, дверная техника, автоматические дверные системы, системы управления зданием
  •


  • Параллельно-сдвижная откидная фурнитура, складывающаяся сдвижная фурнитура для окон и балконных дверей из дерева, ПВХ и алюминия
  •


  • Фурнитура для окон и балконных дверей из дерева
  •


  • Подъемно-сдвижная фурнитура для окон и дверей из дерева, ПВХ и алюминия
  •


  • Параллельно-сдвижная откидная фурнитура, складывающаяся сдвижная фурнитура для окон и балконных дверей из дерева, ПВХ и алюминия
  •


  • Поворотно-откидная и поворотная фурнитура EURO-JET, ECO-JET для окон и балконных дверей из дерева и ПВХ
  •


  • Группа компаний GRETSCH-UNITAS. Программа поставок (оконные и дверные технологии, автоматические входные системы, системы управления зданием и т.д.)
  •


  • MACO
  • Фурнитура МАСО. Имидж-проспект
  •


  • МАСО MULTI-TREND Поворотная и поворотно-откидная оконная фурнитура. Краткий технический каталог
  •


  • MACO MULTI-TREND. Проспекты
  •


  • MACO MULTI Взломостойкая фурнитура для окон из дерева и ПВХ. Проспект
  •


  • MACO MULTI Механическое проветривание. Проспект
  •


  • MACO MULTI-MATIC Поворотная и поворотно-откидная фурнитура. Краткий технический каталог
  •


  • MACO MULTI. Рекомендации по монтажу
  •


  • MACO MULTI-MATIC руководство по эксплуатации и уходу за окнами из ПВХ
  •


  • MACO MULTI POWER. Полностью скрытая фурнитура. Проспект
  •


  • MACO MULTI-MATIC Новое поколение фурнитуры. Проспект
  •


  • MACO MULTI Фурнитура KOMFORT. Проспект
  •


  • MACO MULTI. Рекомендации по монтажу
  •


  • MACO MULTI-TREND Руководства по эксплуатации фурнитуры для деревянных и пластиковых окон и пластиковых окон
  •


  • МАСО MULTI-TREND Руководство по монтажу фурнитуры для окон из ПВХ
  •


  • Проспект «MACO MULTI Invisible. Полностью скрытая фурнитура»
  •


  • Проспект «MACO MULTI Twin-Fit. Фурнитура с функцией двойного откидывания»
  •


  • Проспект«MACO MULTI. Откидно-поворотная фурнитура»
  •


  • Проспект«MACO MULTI. Нижние и верхние петли для 180 кг»
  •


  • MACO EMOTION Оконные ручки. Краткий технический каталог 2013
  •


  • MACO EMOTION Rhapsody. Symphony. Harmony, Tentazione. Проспекты
  •


  • MACO RUSTICO Фурнитура для ставней. Краткий технический каталог 2012
  •


  • MACO RUSTICO Фурнитура для ставней. Проспект
  •


  • MACO RAIL-SYSTEMS Фурнитура для сдвижных систем. Краткий технический каталог
  •


  • MACO RAIL-SYSTEMS. Проспекты
  •


  • MACO RAIL-SYSTEMS Руководствa по монтажу фурнитуры SKB-S, SKB-SE
  •


  • MACO ESPAGS Фурнитура для наружнoго открывания. Проспект
  •


  • Проспект«MACO PRO DOOR 100. Дверные петли для входных и межкомнатных дверей из ПВХ»
  •


  • Электронная фурнитура МАСО E-Beschlag
  •


  • Видео материалы "Скрытые петли МАСО MULTI-POWER"
  •


  • Видео материалы "Монтаж фурнитуры MACO MULTI-POWER на деревянной створке"
  •


  • Видео материалы "Монтаж фурнитуры MACO MULTI-POWER на створке из ПВХ"
  •


  • Видео материалы "Kомпания МАСО на выставке fensterbau/frontale 2012"
  •


  • Видео материалы "MULTI-решения фурнитуры МАСО"
  •


  • Видео материалы "Параллельно-сдвижная со смещением фурнитура МАСО PAS"
  •


  • Видео материалы "MACO ID – цифровые технологии для окон и дверей"
  •


  • Видео материалы "Безопасность со взломостойкой фурнитурой МАСО"
  •


  • Видео материалы "Монтаж фурнитуры SKB-Z"
  •


  • Видео материалы "Монтаж фурнитуры SKB-SE"
  •


  • Видео материалы "Дверные замки МАСО PROTECT"
  •


  • Видео материалы «Вентиляционные системы MACO»
  •


  • Краткий технический каталог 2012 «MACO PRO DOOR. Дверные петли»
  •


  • ROTO FRANK
  • Обзор продукции Roto
  •


  • Система фурнитуры для алюминиевых окон и балконных дверей Roto AluVision
  •


  • Системы безопасности, аэрации и управления зданий Roto E-Tec. Окна и двери
  •


  • Фурнитура для ставень Roto Fentro
  •


  • Оконная фурнитура Roto GT для окон и балконных дверей из дерева и ПВХ
  •


  • Поворотно-откидные системы фурнитуры Roto NT для деревянных окон и балконных дверей
  •


  • Поворотно-откидные системы фурнитуры Roto NT для пластиковых окон и балконных дверей
  •


  • Сдвижные системы Roto Patio
  •


  • Альбом типовых решений по оконным и балконным дверным блокам для жилых домов массовых серий. Рекомендации по выбору проектных решений и технико-экономические расчеты
  •


  • Сертификаты
  •


  • Видео материалы «Окно с фурнитурой класса Дизайн»
  •


  • Видео материалы «Окно с фурнитурой класса Комфорт»
  •


  • Видео материалы «Окно с системой наклонно-сдвижной фурнитуры ROTO Patio»
  •


  • Видео материалы «Безопасное окно для детей ROTO NT»
  •


  • Видео материалы «Окно с защитой от взлома ROTO (WK1)»
  •


  • Видео материалы «Окно с защитой от взлома ROTO (WK2)»
  •


  • Видео материалы «Фильм о компании ROTO»
  •


  • Видео материалы «Логистика компании ROTO»
  •


  • Видео материалы «Монтаж окна ROTO Дизайн»
  •


  • Видео материалы «Монтаж системы ROTO Patio»
  •


  • Видео материалы «Монтаж окна Tilt First»
  •


  • Видео материалы «Монтаж фурнитуры ROTO AluVision T540-10 на раму»
  •


  • Видео материалы «Повортно-откидная фурнитура ROTO AluVision T540-10. Монтаж фурнитуры на створку»
  •


  • Видео материалы «Подготовка к монтажу фурнитуры ROTO AluVision T540-10 на окно из алюминиевого профиля»
  •


  • Видео материалы «Регулировка фурнитуры ROTO AluVision T540-10»
  •


  • Видео материалы «Монтаж скрытой фурнитуры ROTO AluVision T600-10 на раму, сборка окна»
  •


  • Видео материалы «Повортно-откидная скрытая фурнитура ROTO AluVision T600-10. Монтаж фурнитуры на створку»
  •


  • Видео материалы «Подготовка к монтажу скрытой фурнитуры ROTO AluVision T600-10 на окно из алюминиевого профиля»
  •


  • Видео материалы «Монтируем створку на раму»
  •


  • SCHUECO / ШУКО Интернационал Москва
  • Алюминиевые фасадные системы
  •


  • Ручки. Скрытая фурнитура AvanTec
  •


  • WINKHAUS
  • Интерактивный каталог фурнитуры autoРilot для окон из ПВХ (после открытия папки необходимо запустить файл start_rus)
  •


  • Брошюра «АctivPilot. Новый взгляд на фурнитуру»
  •


  • Брошюра «АctivPilot Comfort. Поворотно-откидная фурнитура с функцией параллельного смещения»
  •


  • Брошюра «DuoPort SK. Наивысший уровень комфорта»
  •


  • Брошюра «ProPilot. Новый класс компактный фурнитуры»
  •


  • Буклеты о компании Winkhaus
  •


  • ProPilot. Компактная наклонно-поворотная фурнитура для окон из ПВХ
  •


  • AutoPilot Ergo. Комфортная фурнитура с ручкой на нижней части створк
  •


  • ActivPilot Concept. Новый стандарт поворотно-откидной фурнитуры
  •


  • Периметральная фурнитура autoPilot Concept для окон ПВХ
  •


  • AutoPilot Comfort. Поворотно-откидная фурнитура c функцией параллельного смещения
  •


  • Сертификаты на продукцию Winkhaus
  •


  • AutoPilot Elegance. Скрытая фурнитура
  •


  • Оконная фурнитура activPilot Comfort (для проветривания помещения)
  •


  • Продукция компании Winkhaus
  •


  • Брошюра «Winkhaus рекомендует Окна, безопасные для детей»
  •


  • Инструкця пользования наклонно-поворотными окнами и балконными дверями из ПВХ
  •


  • activPilot Comfort PADK - поворотно-откидная фурнитура с функцией параллельного смещения
  •


  • activPilot Concept - Фурнитура с измененной очередностью открывания
  •


  • РЕАЛИТ Завод алюминиевых профилей
  • Фурнитура для оконно-дверных конструкций системы РЕАЛИТ
  •


  • ФАПИМ РУ
  • Поворотно-откидной механизм с европазом GaliCube
  •


  • Линия фурнитуры OLIMPO: оконные ручки GEA ручки под редуктор IRIS и EOS и нажимной гарнитур HERA
  •


  • Фурнитура CLACK +, ALT TRE
  •


  • Фурнитура для верхнеподвесных окон VISTA
  •


  • Регулируемые ручки для раздвижных конструкций Ole
  •


  • Петли оконные дверные MONZA
  •


  • MagiCube - скрытая поворотно-откидная фурнитура
  •


  • Новинки FAPIM S.p.A: OLIMPO – оконные ручки и нажимной гарнитур; Система OUT - новая фурнитура для окон с открыванием наружу; Новые угловые соединители для дверей
  •


  • Инновационные продукты компании Fapim S.p.A: Скрытая фурнитура MaglCube; Ограничитель открывания LIMITE
  •


  • Поворотно-откидная система GaliCube
  •


  • Ограничитель открывания LIMITE
  •


  • Каталог компании FAPIM S.p.A 2017
  •












    Увеличить? Технические характеристики.

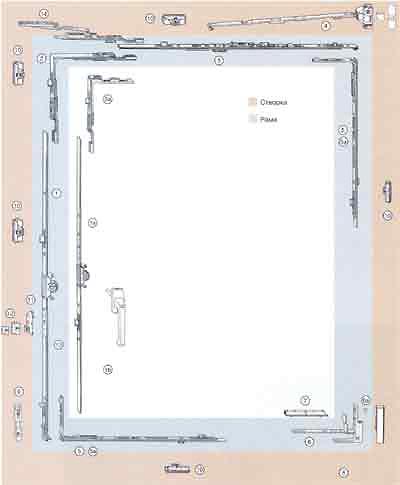

    Поворитно-откидная фурнитура для деревянных окон на примере фирмы Roto.

    Увеличить? Технические характеристики.

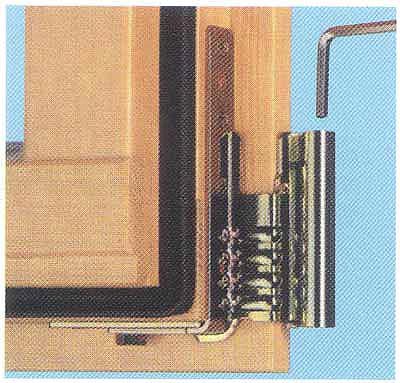

    При помощи ключа,можно легко регулировать доступные к изменению параметры (SIEGENIA).

    Увеличить? Технические характеристики.

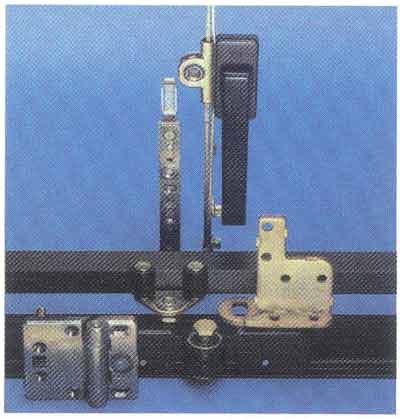

    Фурнитура фирмы
    G-U для раздвижных окон из пластика и дерева.


    Увеличить? Технические характеристики.
    соворупность размеров сопряжения рамного и створчатого профиля системы 12/20-13

    Увеличить? Технические характеристики.
    DORNMASS.

    Увеличить? Технические характеристики.
    Расстояние от нижнего фальца створки до центра отверстия под ручку (высота ручки G).

    Увеличить? Технические характеристики.
    Формула определения ширины створки по фальцу (для одностворчатого окна).

    Увеличить? Технические характеристики.
    Формула определения высоты створки по фальцу (для одностворчатого окна).

      конструктивные системы | фундаменты | стены и фасады | перекрытия | крыши | окна | двери и ворота | лестницы | балконы и лоджии | мансарды | полы | потолки | перегородки | зимние сады | гидро- и пароизоляционные материалы | теплоизоляционные материалы | звукоизоляционные материалы | подготовка к отделке | отделочные материалы | керамическая плитка и натуральный камень | краски | стекло | огнезащитные материалы | бетоны | электрическое оборудование | вентиляция и кондиционирование | техническая инфотека | ГОСТы и СНиПы | строительные выставки | проекты котеджей | каталог товаров и фирм
      ИНФОРМАЦИОННАЯ СИСТЕМА ПО СТРОИТЕЛЬСТВУ "НОУ-ХАУС.ру" На главную страницу   Карта сайта
    Copyright 2000-2010 © www.know-house.ru. All rights reserved

    Рейтинг@Mail.ru
