Окна Деревянные окна  Конструктивные особенности деревянных окон
Конструктивные схемы деревянных окон |

Конструктивные схемы деревянных окон




Конструктивно, современные окна, так же как и привычные для нас деревянные, могут быть выполнены:

  • с одинарными створками;
  • со спаренными створками;
  • с раздельными створками;
  • с раздельно-спаренными створками (комбинированные).

Но, несмотря на внешнюю схожесть конструкций, это уже совершенно другие окна, о чем и пойдет речь ниже.

В окнах с одинарными створками наряду с возможностью установки обычного стекла теперь появилась возможность устанавливать однокамерный или двухкамерный стеклопакет. Стеклопакет может иметь различную конструкцию, быть заполненным специальными газами (аргоном, криптоном и др.), а так же оснащаться специальными стеклами. О стеклах и стеклопакетах см. ниже в главе "Стекла и стеклопакеты".

Оконные блоки со спаренными створками состоят из наружных и внутренних створок, спаренных между собой. При этом внутренняя створка навешивается на коробку. Соединенные между собой стяжками створки составляют как бы один переплет, который имеет высокую жесткость. Для мытья стекол внутренние и наружные створки можно разъединять. В качестве остекления можно устанавливать как два обычных стекла (1+1), так и стекло в наружную створку, а во внутреннюю - стеклопакет (1+2).

Открывание окон с одинарными и спаренными створками с помощью современной фурнитуры может быть любым: поворотным, откидным (с верхним или нижним подвесом), поворотно-откидным (комбинированным), вращающимся или раздвижным. Причем в одной коробке возможна установка створок с различными способом открывания. Наиболее часто применяется при двухстворчатом окне с фрамугой поворотное открывание одной створки, поворотно-откидное другой и откидное фрамуги с нижним подвесом. Вращающиеся створки позволяют поворачивать их на 180° , что облегчает уход за ними.

Оконные блоки с раздельными створками состоят из коробки, в которой на некотором расстоянии закреплены створки. Возможны различные варианты остекления 1+1 или 1+2. В современных конструкциях фурнитура позволяет открывать обе створки одной ручкой. Но возможности открывания в подобных конструкциях ограничены, поворотно-откидной способ невозможен из-за большой ширины коробки.

Между раздельными створками можно устанавливать жалюзи, при этом ручка управления выводиться внутрь помещения или применяется дистанционный способ управления для высоких фрамуг. Защитные жалюзи, москитные сетки и навесные ставни легко монтируются в любые конструкции деревянных окон.

Комбинированные оконные конструкции состоят из раздельно-спаренных створок, причем наружная створка одинарная, а внутренние спаренные.

Нельзя не отметить достоинства окон с двойными переплетами:

  • при правильном конструировании таких окон достигается значительное улучшение звуко- и теплоизоляции и практически исключается конденсация влаги;
  • внутренний оконный переплет поддерживает и усиливает наружный переплет при влиянии на него механических воздействий; к тому же внутренний переплет практически не подвергается разрушающему воздействию неблагоприятных погодных условий;
  • остекление с внутренней стороны наружной рамы повышает долговечность деревянной конструкции окна.

Естественно, что окна с двойными переплетами (створками) значительно дороже, чем окна с одинарными створками. При выборе конструкции окна надо руководствоваться принципами разумной достаточности, ведь порой нет необходимости применять окно усложненной конструкции, если окно с одинарной створкой и двухкамерным стеклопакетом или с однокамерным стеклопакетом и низкоэмиссиоными стеклами, с наполнением специальным газом, отвечают нормативным требованиям.

В конструкциях деревянных окон важно учитывать следующие специфические особенности:

  • профиль должен быть достаточно скошенным (как минимум на 18 градусов), для того, чтобы дождевая вода быстро отводилась с несущей наибольшую нагрузку нижней части оконной рамы.
  • все подвергающиеся воздействию влаги детали окна, например, нащельные ветрозащитные планки, должны легко заменяться.
  • чтобы обеспечить качественное нанесение и удержание лакокрасочного покрытия, все наружные кромки должны быть выполнены со скруглением (радиус, как минимум, 4 мм).




Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.5.1 Деревянные окна"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

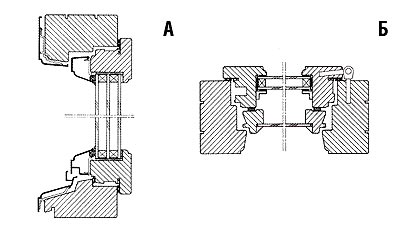

Увеличить? Конструктивные схемы. Конструктивные схемы деревянных окон:
А-с одинарными створками (SP FONSTER);
Б-со спаренными створками (SP FONSTER).

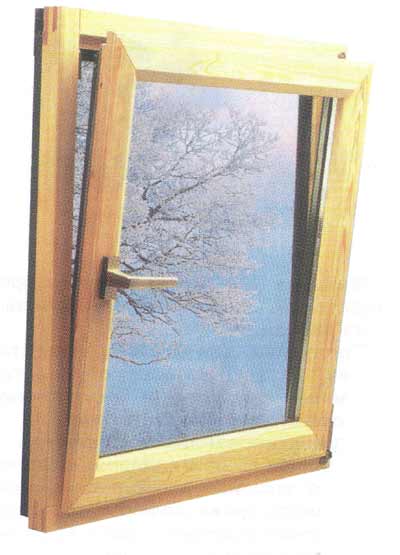

Увеличить? Конструктивные схемы. Деревянное окно, имеющее поворотно-ткидное открывание (FENESTRA).

Увеличить? Конструктивные схемы. Деревянное окно с раздельными створками и остеклением 2+1 (TIIVI)
