Конструкции ПВХ профилей




Профили из ПВХ полые внутри и имеют несколько внутренних камер, заполненных воздухом. В последнее время наибольшее распространение получили профили, имеющие 3 камеры и более. Толщина внешних стенок профилей 3 +0,2 мм. Наличие камер повышает теплоизоляционные показатели конструкции, а их количество, размеры и расположение не являются случайными, а определяются техническим расчетом. Каждая камера имеет свое функциональное назначение: одна предназначена для увеличения жесткости профилей, другая для отвода воды (дренажа), третья для крепления фурнитуры. Дополнительные пазы в профиле служат для установки штапика, фурнитуры и для крепления дополнительных элементов.

В каждом профиле помимо нескольких маленьких есть одна большая камера, так называемая основная. Она служит для установки усилительного вкладыша (армирующего профиля).

Пластмассовые изделия под действием высоких температур и внешних нагрузок меняют форму, увеличиваются в размерах и деформируются, т.к. ПВХ имеет низкий модуль упругости (упругость - свойство тел восстанавливать свою форму и объем после прекращения действия внешних сил). Для того чтобы воспрепятствовать этому явлению и повысить жесткость конструкции, внутри профиля устанавливают армирующий усилительный вкладыш. В белых профилях установка армирующего элемента обязательна, если конструктивная длина детали рамы, створки или импоста превышает 700-800 мм, а в цветных профилях обязательна всегда, вне зависимости от длины. Сечение усилительного вкладыша и толщину стенок рассчитывают исходя из требований статики. Они могут иметь разную форму, как П-образную, так и замкнутую прямоугольного сечения. Толщина стенок может быть также различной 1,2; 1,5; 2 мм и др. Изготавливаются усилительные вкладыши в основном из оцинкованной стали. Стальной профиль привинчивается или крепится клепкой.

В последнее время многие изготовители предлагают унифицированные усилительные вкладыши, имеющие одинаковые сечения и подходящие как для рам, так и для створок и импостов, что приводит к сокращению складской номенклатуры. Но при этом могут возникнуть определенные сложности при установке фурнитуры.

Максимальный размер створок определяется по расчету или по специальным таблицам, которыми производители профилей снабжают своих переработчиков.

Рама и створка могут располагаться по отношению друг к другу по разному. Наружные поверхности рамы и створки могут быть в одной плоскости, а также быть смещенными частично или полностью. При расположении рамы и створки вровень, в профиле створки появляются дополнительные камеры, т. е. предкамеры, что дает возможность устанавливать остекление большей толщины.

При сильном ветре и дожде даже при хорошем уплотнении отдельные капли дождя могут проникать на дно фальца стекла (стеклопакета) или на дно фальца рамы, особенно при открытом окне. Эту воду необходимо отвести. Для отвода этой воды дно фальца рамы и створки имеет наклон к наружному краю или специальную выемку, куда и стекает вода. Далее вода через специальные дренажные отверстия в стенках профилей рамы и створки, которые служат также для выравнивания разницы давления, попадает в так называемые дренажные камеры, откуда и выводится наружу. Дренажные камеры обычно расположены таким образом, чтобы вода из них не могла попасть в основную камеру, где расположен стальной усилительный вкладыш.

Для крепления фурнитуры, соединяющей раму и створку, тоже существуют специальные камеры (можно их назвать дюбельные). Это обусловлено тем, что винты крепления должны проходить как минимум через две стенки ПВХ, с общей толщиной стенок минимум 5мм. Возможно также крепление через стенки ПВХ и усилительный вкладыш.

Для фурнитуры проходящей в створке предусмотрен специальный паз. Вид и размеры паза у большинства производителей адаптирован к так называемой европейской фурнитуре, поэтому и паз получил название "Европаз". Это значит, что в окно можно установить фурнитуру любого европейского производителя.

Для крепления штапика в створке и в раме также предусматривается специальный паз. В раме он используется в том случае, если окно глухое, без открывания и остекление устанавливается прямо в раму. Профиль штапика может быть самым разным, что обусловлено либо формой воссоздаваемого исторического окна, либо архитектурным замыслом проектировщика. Сегодня широкое применение нашли штапики закругленной формы, так называемые Softline (мягких линий). Как правило, форма штапиков не оказывает влияния на качество остекления. Следует учитывать лишь тип их установки. Крепление штапиков чаще всего осуществляется путем вдвигания в паз, что позволяет при необходимости легко заменять остекление.

На штапике обычно находиться паз, куда вставляется уплотнитель, плотно прижимающий стекло или стеклопакет. В последние годы возросло применение систем с дополнительно экструдируемыми элементами уплотнения, которые образуют неразрывное целое с самим штапиком.

Уплотняющие прокладки или уплотняющие профили (уплотнители) устанавливаются не только в области штапика, но и в створке для крепления стекла (стеклопакета) с другой стороны. А также между рамой и створкой для более плотного их примыкания друг к другу.

Возможны различные комбинации уплотнений плоскости между рамой и створкой, что обусловлено техническими и архитектурными причинами:

  1. Наружное уплотнение (в раме) и внутреннее уплотнение (в створке) - уплотнение по притвору;
  2. Среднее уплотнение, обычно дополняется внутренним уплотнением (в створке).
    Среднее уплотнение может располагаться как в раме, так и в створке.

    Эта система имеет ряд преимуществ:

    • улучшение звукоизоляции,
    • лучшая работа конструкции в зимнее время при сильных ветрах,
    • защита фурнитуры от внешних воздействий (полностью исключается возможность попадания влаги).

    К недостаткам можно отнести:

    • усложнение ухода за фальцем рамы,
    • незначительное удорожание окна со средним уплотнением на 4-5 %.
  3. Тройное уплотнение, представляет собой комбинацию двух предыдущих,

Использование этой системы целесообразно для повышения звукоизоляции и практически не приводит к улучшению других технических характеристик.

Для переработчиков нетехнологично изготавливать окна из профилей сразу двух систем уплотнений, хотя у большинства производителей профилей разработаны обе системы. Наибольшее распространение получила система с уплотнением по притвору, возможно это связано с ценовыми характеристиками.
Нельзя не отметить, что споры среди специалистов о том, что лучше - уплотнение по притвору или среднее - ведутся до сих пор.

Сегодня на рынке представлены различные уплотняющие прокладки, например, такие как искусственный каучук (тройной сополимер EPDM). Ленты из этого материала могут прокладываться по всему периметру профилей, при этом не нужно разрезать их на части. Такие мягкие материалы, как искусственный каучук, благодаря их высокой эластичности, обеспечивают равномерное уплотнение конструктивных элементов любой формы. Также в качестве уплотнителей используют прокладки на силиконовой основе и применяют их как для уплотнения притвора, так и для стеклопакетов, причем они могут быть различной цветов, в том числе и белые. Силиконовые уплотнения наиболее устойчивы к экстремальным погодным условиям, характерным для многих российских регионов, и их использование обусловливает надежное функционирование окна.

Как мы уже говорили выше, уплотняющие прокладки в профильных системах могут вставляться путем коэкструдирования или привариваться, а также могут вставляться в специально предназначенные для этого пазы на створке и раме. Уплотняющие профили вкладываются довольно просто, поскольку и для стекольного фальца и для фальцев рамы и створки подходит одна и та же лента. Все профили оконных рам и створок, выполненные под внутреннее уплотнение, часто поставляются производителями профилей уже с проложенными уплотняющими прокладками.

Для систем с внутренним уплотнением может также ставится сварная рамка из эластомера.




Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.5.2 Окна из ПВХ"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • DECEUNINCK
  • Системный каталог «Профильные системы ФАВОРИТ и БАУТЕК»
  •


  • Системный каталог «Профильная система ФОРВАРД»
  •


  • Монтаж систем ФАВОРИТ - БАУТЕК – ФОРВАРД
  •


  • Профильная система «ЭФОРТЕ». Системный каталог
  •


  • Окна и системы “Фаворит Спэйс". Системный каталогдвери
  •


  • Руководство по проектированию оконных и балконных блоков ООО «ДЕКЕНИНК РУС»
  •


  • Чертежи в формате AutoCAD (.dwg) – оконные и дверные блоки
  •


  • Чертежи в формате ArchiCAD – оконные и дверные блоки
  •


  • Видео материалы «Пластиковые окна Фаворит СПЭЙС»
  •


  • Видео материалы «Завод DECEUNINCK (ПВХ системы для строительной отрасли)»
  •


  • Видео материалы «Инструкция по монтажу окон ПВХ DECEUNINCK»
  •


  • Видео материалы «Система подъёмно-сдвижных дверей DECEUNINCK HST 76 (прозрачные стены и двери с высоким уровнем теплоизоляции)»
  •


  • EXPROF
  • Папка переработчика (Системные ПВХ профили)
  •


  • Папка переработчика. Информация о компании. Ассортимент продукции. Общие характеристики
  •


  • Папка переработчика. Технология производства светопрозрачных конструкций
  •


  • Папка переработчика. Внутрипрофильные системы доступа приточного воздуха
  •


  • Папка переработчика. Серия S358. Комплектация. Технологические размеры. Обзор систем и чертежи узлов - оконные системы Practica, AeroTherma, фасадная система Robusta, система дверей
  •


  • Папка переработчика. Серия S571. Оконные системы Profecta, AeroProfecta. Комплектация
  •


  • Папка переработчика. Серия S570. Оконные системы Suprema, AeroSuprema. Комплектация
  •


  • Папка переработчика. Серия S670, оконная система EXPROF Experta, оконная система EXPROF AeroExperta
  •


  • Инструкция по монтажу окон
  •


  • Протоколы испытаний оконного блока серии S571 EXPROF AeroProfecta монтажной глубиной 101 мм с системой внутрипрофильной приточной вентиляции
  •


  • Видео материалы «Дышащие окна EXPROF Aero»
  •


  • Альбом архитектора "Проектные решения примыканий оконных и дверных балконных блоков из ПВХ-профилей Exprof к наружным стенам различного конструктивного решения" в формате Adobe Acrobat (.pdf)
  •


  • KBE (ЗАО "профайн РУС")
  • Профильные системы КBЕ
  •


  • Сертификаты
  •


  • О марке КВЕ
  •


  • Видео материалы «Компания Profine»
  •


  • KOEMMERLING (ЗАО “профайн РУС”)
  • Оконный профиль Koemmerling
  •


  • Сертификаты
  •


  • MONTBLANC
  • Система MONTBLANC eco 60
  •


  • Система MONTBLANC grand 80
  •


  • Система MONTBLANC logic
  •


  • Система MONTBLANC nord 70
  •


  • Система MONTBLANC quadro 70
  •


  • Система MONTBLANC termo 60
  •


  • Папка переработчика. Система FORWIN
  •


  • Папка переработчика. Система REACHMONT
  •


  • Папка переработчика. Система REACHMONT 70
  •


  • Папка переработчика. Система REACHMONT ECO
  •


  • Система REACHMONT ECO. Створка высокая
  •


  • Видео материалы «Замер и установка ПВХ окон MONTBLANC»
  •


  • Видео материалы « Производство ПВХ-профиля MONTBLANC»
  •


  • Видео материалы «Производство окон MONTBLANC»
  •


  • Техническая информация (каталог продукции) профилей поливинилхлоридных «ECP PLASTICS», предназначенных для изготовления окон и дверей для любых помещений, находящихся в климатических условиях Сибири.
  •


  • TROCAL (ЗАО "профайн РУС")
  • Профильные системы TROCAL
  •


  • Сертификаты
  •


  • О компании TROCAL
  •


  • Видео материалы «Формула качества ПВХ-окна»
  •


  • Видео материалы «Как правильно выбрать окно? На примере марки Трокаль»
  •


  • ПИЛКИНГТОН ГЛАСС
  • Компания Pilkington
  •


  • Самоочищение (стекла с самоочищающимся покрытием): Pilkington Activ™
  •


  • РОБИТЕКС
  • Аналитическая cтатья «Покупатели окон становятся более осмотрительными»
  •


  • ФАПИМ РУ
  • Многофункциональный пневматический пресс для обработки створочного профиля и фурнитурной тяги
  •

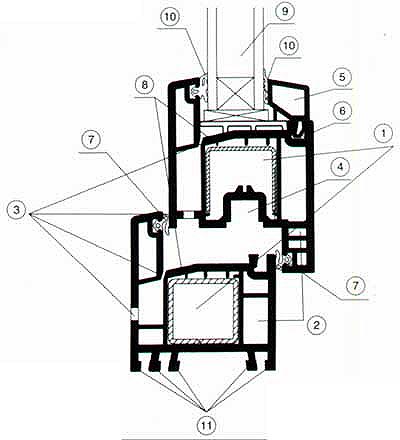

    Увеличить? Конструкции профилей. Конструкция 3-х камерного профиля с уплотнением по притвору с унифицированными усилительными вкладышами (GEALAN).
    1. Основная камера с усилительным вкладышем (армирующим элементом).
    2. Камеры для крепления фурнитуры (дюбельные).
    3. Дренажные отверстия для удаления влаги и выравнивания разницы давления.
    4. Паз под европриборы.
    5. Штапик.
    6. Сквозной паз для фиксирования штапика.
    7. Уплотнения по притвору для створки и рамы.
    8. Скошенные поверхности фальца в створке и раме.
    9. Стеклопакет.
    10. Уплотнения для стеклопакета.
    11. Фиксирующие выступы для крепления дополнительных профилей.

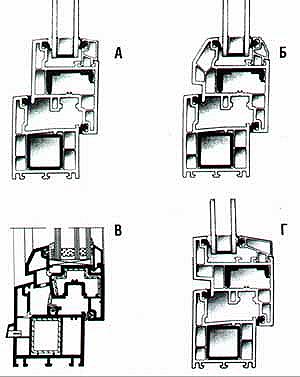

    Увеличить? Конструкции профилей. Варианты расположения рамы и створки по отношению друг к другу:
    • А - со смещением (ROPLASTO);
    • Б - с частичным смещением с одинарным стеклопакетом (ROPLASTO);
    • В - с частичным смещением с двойным стеклопакетом (TROCAL);
    • Г - вровень ( в одной плоскости) (ROPLASTO).

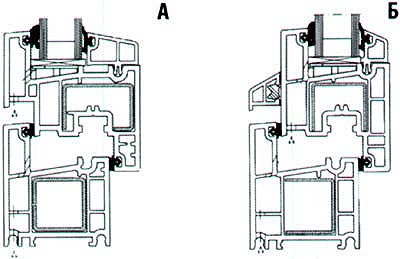

    Увеличить? Конструкции профилей. Схемы дренажных отверстий для отвода воды (SALAMANDER):
    • А - створка и рама вровень;
    • Б - створка и рама со смещением.

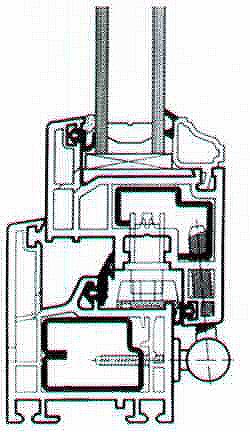

    Увеличить? Конструкции профилей. Крепление фурнитуры, соединяющей раму и створку (TRYBA).

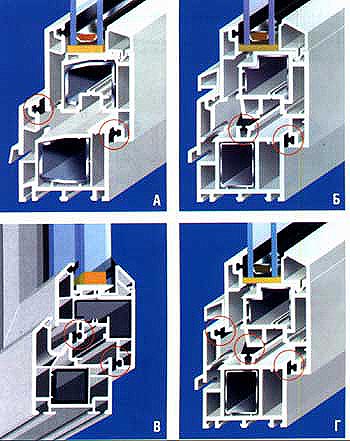

    Увеличить? Конструкции профилей. Варианты установки уплотнений:
    • А - наружное уплотнение в раме и внутреннее уплотнение в створке (TROCAL);
    • Б - среднее уплотнение в раме (TROCAL);
    • В - среднее уплотнение в створке (THYSSEN);
    • Г - тройное уплотнение (TROCAL).
