Сплит системы
Сплит - системы отопления с нижней разводкой.
Каждое устройство, входящее в независимую отопительную
систему (рис. 63) снабжается горячей водой, температура которой
равна температуре воды в подводке. Охлажденная вода
возвращается в тепловой генератор по обратному трубопроводу.
|

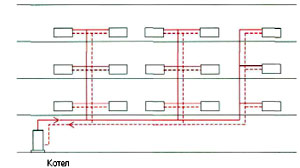

Рис 63
Сплит-система отопления с нижней разводкой и вертикальными стояками |
В более крупных объектах такой тип распределительной
системы состоит из нескольких подгрупп, различающихся по
расположению или способу использования, который
регламентируется отдельно.
Сплит - системы отопления с верхней разводкой
В отопительной системе этого типа (рис. 64) тепло
распределяется таким же образом, как и в системе с нижней
разводкой. Единственное различие заключается в том, что главные
распределительные трубы устанавливаются на верхнем этаже или
на чердаке. В дополнение к подводящим и обратным трубам,
располагающимся на верхнем этаже или на чердаке, обратная
труба установливается в подвальном помещении или в перекрытии
самого нижнего из отапливаемых этажей.
|

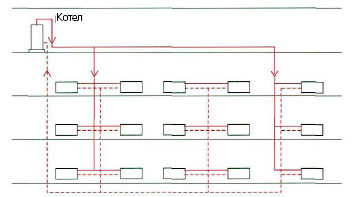

Рис 64
Сплит - система отопления с верхней разводкой и вертикальными стояками
Такая система используется, если установка, производящая тепло,
расположена на крыше или если конструкция здания не допускает
использования нижней разводки. |
Сплит - системы с поэтажной горизонтальной разводкой. В
системе этого типа распределительные трубы устанавливаются или
под потолком, в полости над подвесным потолком, или в полах с
двойной обрешеткой, при этом расположенные выше или позади
труб радиаторы или конверторы связаны с ними напрямую (рис. 65).
Данная система используется для зданий, в которых
вертикальные стояки не могут быть установлены на фасаде, и
потому вертикальная подводка должна быть ограничена
несколькими расположенными в центре ответвлениями.
В зданиях, в которых нет полов с двойной обрешеткой и
подвесных потолков система может использоваться только при ее
установке на видном месте при устройстве междуэтажных
перекрытий, таким образом, допускаются неудобства, связанные с
попаданием распределительных труб на гипсовые маячки , также
трубы могут устанавливаться на внешней стене позади радиаторов.
Часто в жилых зданиях радиаторы соединяются с центральной
распределителем через этажные трубы, расположенные под
полом.
|
Рис 65
Сплит- система отопления с поэтажной горизонтальной разводкой |
|
