Чугунные радиаторы
Чугунный радиатор (Рисунок 77) состоит из отдельных секций,
соединяемых последовательно резьбовых ниппелей до получения
необходимой длины.
Рис 77
Габариты чугунного радиатора в соответствии со стандартом DIN 4720
Радиаторы могут доставляться в полностью собранными.
Вес и необходимая мощность определяют длину радиатора. После
того, как определена общая длина, к обоим концам радиатора в
зависимости от способа сборки и установки присоединяются
фитинги, глухие или вентиляционные пробки. Все чугунные
радиаторы делятся на обычные и работающие при высоком
давлении.
Некоторые производители помимо стандартизированных чугунных
радиаторов предлагают также плоские чугунные радиаторы с
внешними плоскими поверхностями. Глубина радиаторов такого
типа меньше, чем у стандартных, и они могут иметь различную
высоту. Плоская конструкция делает радиаторы особенно удобными
для установки в местах с ограниченной глубиной. Размеры и прочие
технические характеристики содержатся в предоставляемой
производителем документации и в примерах, приведенных в Таблице 11.
В стандартах DIN 4703 Часть 1 и DIN 18380 уточняются
область применения и технические характеристики чугунных
радиаторов (таблицы 11.1/2).
Таблица 11.1
Типовые значения тепловой мощности (Вт), отдаваемая одной
секцией чугунного радиатора при температуре теплой воды, равной
80 oС, и температуре воздуха в помещении 20 oС, в соответствии со
стандартом DIN 4703, Часть 1.

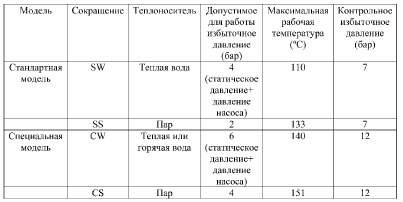

Таблица 11.2 Область применения чугунных радиаторов в
соответствии со стандартом DIN 4703
|
