Стальные радиаторы
По сравнению с чугунными радиаторами стальные радиаторы имеют
меньший вес и длину, более дешевые, более стойки к механическим
воздействиям и пригодны для сварки в случае повреждений. Однако
они больше подвержены коррозии и поэтому используются только
для водяного отопления, для которого на сегодня используются
только системы замкнутого цикла. В системах парового отопления
стальные радиаторы практически не применяются. Каждая
отдельная секция радиатора сваривается из двух половин трубной
заготовки из листового материала толщиной 1.25 мм, образуя
оболочку радиатора.
До 20 секций могу быть собраны
последовательно с помощью сварки. Следует напомнить, что для
сборки блоков из секций чугунных радиаторов, для добавления
секций к готовому блоку или присоединения фитингов, глухих или
вентиляционных пробок используются резьбовые ниппели. Для
этого в центре верхней части секций устанавливается гнездо с
правой и левой резьбой (R 1 1/4"), которое обеспечивает
циркуляцию воду и вентиляцию.
Стальные радиаторы также представлены в моделях,
предназначенных как для работы в нормальных условиях, так и для
работы при высоком давлении. К верхней и нижней частям
радиаторов, работающих привысоком давлении, для обеспечения
безопасности привариваются стабилизирующие пластины
(распорные стержни) (рис. 78).
В стандартах DIN 4703 Часть 1 и DIN 18380 уточняются
область применения и технические характеристики стальных
радиаторов (таблицы 12.1/2).
Таблица 12.1 Типовые значения тепловой мощности (Вт),
отдаваемой одной секцией стального радиатора Sanaplan (Baufa)
при температуре теплой воды, равной 62,5 oС и температуре воздуха
в помещении 20 oС .
Помимо стандартизированных стальных радиаторов
существуют также "узкие колонны" с глубиной 70-75 мм и различной
высотой. Для описания этого типа радиаторов применяются те же
параметры, что и для плоских чугунных радиаторов.
|

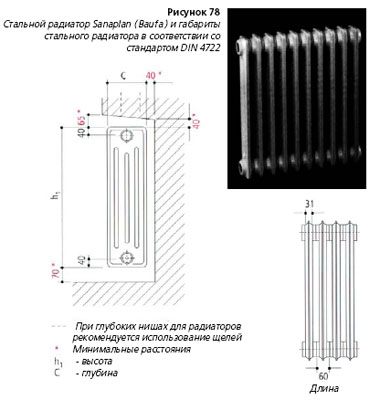

Стальной радиатор
Sanaplan (Baufa) и
габариты стального
радиатора в
соответствии со
стандартом DIN 4722 |
|
