Трубные радиаторы

Как и стальные радиаторы, стальные трубчатые радиаторы свариваются в блоки из отдельных секций. Каждая секция изготавливается из двух частей, состоящих из двух продольно$разрезанных половин труб, которые с высокой точностью приварены к проводящим воду стальным трубам. Трубы не имеют краев, которые могли бы поранить человека. Трубчатая форма позволяет эксплуатацию при рабочем давлении, превышающем атмосферное давление на 10 бар. Поскольку такие радиаторы производятся с различными значениями глубины и высоты, они легко приспосабливаются к любому помещению. Для архитекторов стальные трубчатые радиаторы могут стать элементом пространственного дизайна (рис. 79/4.80). Размеры и другие технические характеристики содержатся в предоставляемой производителем документации и в примерах, приведенных в Таблице 13.

Таблица 13 Типовые значения тепловой мощности, отдаваемой одной секцией (диаметр трубы - 25 мм, длин секции - 45 мм) трубчатого радиатора (Вт) при температуре теплой воды 80 ^oС и температуре воздуха в помещении, равной 20 ^oС, в соответствии со стандартом DIN 4702, Часть 1

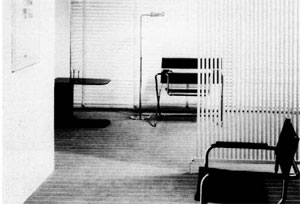

Рис 80 Пример использования трубчатого радиатора в дизайне интерьера
