Контроль температуры внутри помещения
Все системы отопления должны быть оснащены
терморегуляторами, обеспечивающими возможность регулировки
температуры в отдельных помещениях.
Терморегулирующие клапаны представляют собой
твердотельные, наполненные газом или жидкостью температурные
датчики, пружинный механизм которых с помощью дросселя
регулирует удельный массовый расход воды в системе отопления
при увеличении или снижении температуры. Температурные
датчики не требуют калибровки; регуляторы на температурных
датчиках отмечены номерами от 1 до 5. Отметка с цифрой 3
соответствует температуре помещения примерно 20 oС. На рис. 107.1 показаны различные терморегулирующие клапаны. Положение
датчика играет решающую роль для эффективного и точного
управления температурой (рис. 107.2).
Температуру в одной комнате желательно регулировать с
помощью электрических устройств с электротермическими (рис.
107.3) или электромеханическими клапанами. Такие клапаны
позволяют программировать снижение температуры в ночное время
суток с возможностью сохранения температуры в отдельных
помещениях. Температура также может снижаться в дневное время
в отдельном помещении либо в отдельнм помещении, либо при
задании соответствующей программы таймеру при помощи
центрального терморегулятора или при присоединении к системе
шин (рис. 107.4). Разработка таких систем также может
способствовать экономному расходу электроэнергии.
|

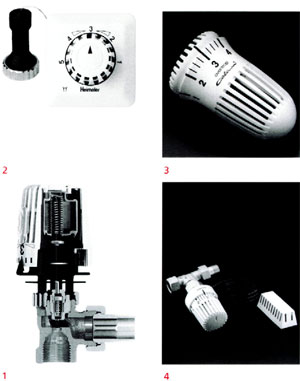

Рисунок 107.1
1. Вид регулирующего термостатического клапана в разрезе (На
изображении: Heimeier)
2. Терморегулирующее устройство дистанционного управления со
встроенным датчиком (Терморегулятор (Тип) F, Heimeier)
3. Терморегулятор, современная конструкция (Терморегулятор Uni C Colani,
Oventrop)
4. Терморегулятор с дистанционным датчиком (Терморегулятор Uni L,
Oventrop) |
|

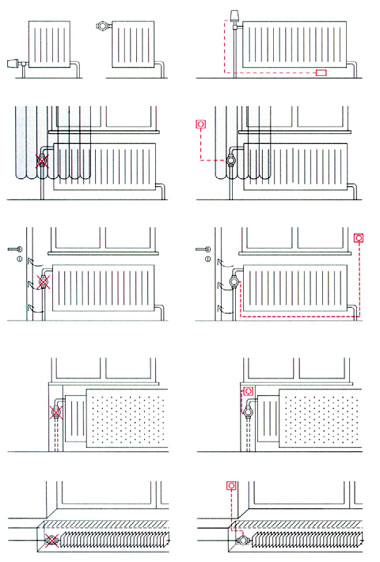

Рисунок 107.2
Правильное и неправильное
расположение терморегулирующих клапанов в
различных типах радиаторов |
|
|
Рисунок 107.3
Электротермический пускатель для систем
отопления, вентиляции и кондиционирования
воздуха
(Тип ЕМО Т, Heimeier) |
Рисунок 107.4
Электрический клапан радиатора с
механическим приводом, присоединяющийся
непосредственно к системе шин (EIB) (EIB
System, Oventrop) |
Сегодня высокие технологии стали движущей силой в
развитии систем температурного регулирования для отопительных
систем. Инфракрасные системы регулирования используются для
поддержания заданных заранее параметров, определяющих уровни
тепла/комфорта/энергии. Соответствующие клапаны отопительных
устройств программируются на сохранение постоянства выбранного
значения комнатной температуры. Инфракрасные системы
регулирования, управляющие системой отопления, имеют
программируемые датчики, встроенные приемные устройства с
электронными пускателями. На серии фотографий (рис. 108)
показаны отдельные компоненты интегрированной системы
регулирования режима работы системы отопления.
|
|

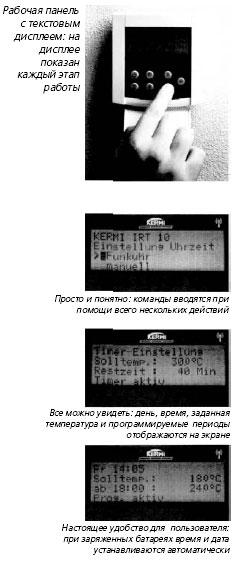

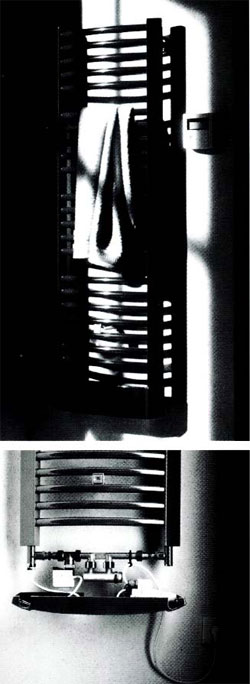

Рисунок 108
Все соединения и регулирующие
устройства скрыты за элегантным
экраном. Клапан управляется при
помощи приводного механизма,
поэтому нет необходимости
встраивать в стену управляющую
терморегулятором головку
(Kermi, Credo-Vernil IR) |
|
