Элементы кровельной вентиляции
Понятие "вентилируемая кровля" подразумевает на- личие трех контуров:
вентиляции пространства между покрытием и гидроизоляцией, охватывающей все плоскости,
неза- висимо от степени сложности крыши; вентиляции пространства между теплоизоляцией
и гидроизоляцией, исключающей наличие застойных зон; вентиляции подкровельного
про- странства, являющейся частью системы вентиляции дома
Рынок аксессуаров для вентиляции кровли широко представлен: вентиляционными
выходами воздухоочистителей и канализации, кровельными вентилями и вентиляторами,
а также различными уплотнителями (рис.2.4.152).
При наличии в доме вентилятора внутренних помещений или кухонной вытяжки с двигателем,
на кровле достаточно установить вентиляционные выходы. Канализационный
стояк должен иметь также вентиляционный выход на кровлю, чтобы избежать появления
неприятных запахов и разрушения под воздействием образующихся газов. Этот выход
соединяется со стояком гофрированной трубой с переходным кольцом.
В комплекте с проходными элементами для вентиляции кровельных конструкций и канализации
используются специальные кровельные вентили. Вентиль, предназначенный для
вентиляции канализации, оснащается переходными элемен- тами для соединения с трубами.
Специальные дефлекторы (вентиляторы низкого давления) удаляют влагу из
чердачных помещений и кровельных конструкций. Для создания лучшей тяги и избежания
занесения снегом, изделия устанавливают на минимальном расстоянии от конька кровли.
Подбирая проходной элемент, выходы можно устанавливать на кровле любого типа,
при монтаже или на готовую кровлю.
 |
 |

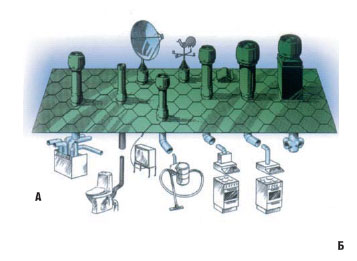

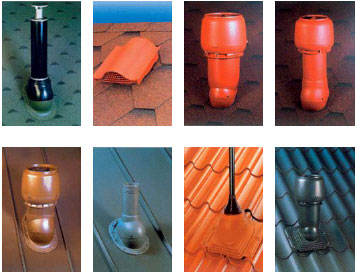

Рис. 2.4.152
Кровельные аксессуары: бытовые вентиляторы, кровельные выходы вытяжек и
канализационных стояков, эпементы вентиляции кровепьной конструкции, антенные
выходы (VILPE). |
