Как правильно выбрать дюбель?
Колесников Р.В., генеральный директор
ООО "КТК"

Как известно, крепежные изделия являются одними из наиболее важных элементов любой фасадной теплоизоляционной системы. Очевидно, что грамотный выбор дюбелей служит залогом высокого качества и долговечности фасадной системы.

В данной статье рассматриваются три основные критерия, определяющие правильность выбора дюбелей для конкретных условий.

1. Несущее основание

Несущие основания зданий можно подразделить на три типа:

  • прочное полнотелое основание (бетон, керамический и силикатный полнотелый кирпич);
  • прочное пустотелое основание (щелевой кирпич, пустотелые бетонные или керамзитобетонные блоки);
  • пористое полнотелое основание (газобетон, газосиликатные блоки).

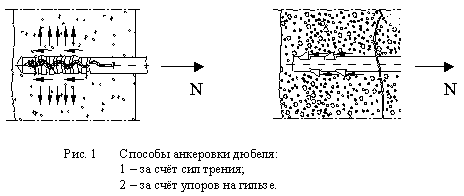

В современной дюбельной технике могут быть реализованы различные принципы анкеровки. Для каждого типа несущего основания подбирается оптимальный принцип анкеровки. Так, в прочных основаниях используется анкеровка силами трения (рис.1а), а в пористых – анкеровка формой гильзы дюбеля ( рис.1б). Для чего это необходимо?
рис.1а рис.1б

Дело в том, что пористые основания (газобетон, газосиликат) обладают повышенной способностью к разрушению при постоянном давлении. Именно по этой причине для зданий, имеющих пористое основание, нецелесообразно применять дюбели, анкеровка которых осуществляется силами трения. Следует учитывать что при анкеровке силами трения в газобетоне в начальный период (до 3.000 часов) наблюдаются вполне приемлемые значения усилия при испытании дюбеля "на вырыв", далее ситуация заметно ухудшается, и по прошествии 10.000 часов воспринимаемые таким дюбелем максимальные нагрузки падают в разы. Этот факт подтверждён многочисленными исследованиями (особенно всесторонне это свойство газобетона изучалось в Германии).

Анкеровка формой гильзы дюбеля позволяет избежать давления на материал или, точнее говоря, сделать его не определяющим при работе дюбеля. Выступы на гильзе дюбеля формируют в газобетоне "карманы", которые работают не на распор, а на сдвиг материала НО. Это принципиальное различие позволило достичь максимально надёжной, а главное долговечной анкеровки в таком непростом материале, как газобетон.

2. Форма головки дюбеля

Этот аспект часто, порой на самом высоком и технически грамотном уровне, упускается из виду. Чтобы правильно оценить значение формы головки в работе дюбеля, необходимо ясно представлять, как "работает" дюбель, т.е. как он воспринимает и передаёт нагрузку в несущее основание. Следует рассмотреть взаимодействие головки дюбеля и кронштейна в системе фасадной системы с воздушным зазором. Особое внимание следует обратить на влияние формы головки на это взаимодействие.

Для надёжной передачи нагрузки от кронштейна в несущее основание через распорный элемент очень важно, чтобы прилегание головки к кронштейну происходило по плоскости (рис.2).

К сожалению, на практике сплошь и рядом встречается применение так называемых рамных анкерных дюбелей для крепления кронштейнов. Рамные дюбели имеют конусообразную головку "впотай" (рис.3) и применяются для крепления оконных рам или деревянного бруса, т.е. закрепляют элементы, имеющие конусообразное посадочное гнездо или небольшую прочность на сжатие, позволяющую сформировать это гнездо в процессе установки. При креплении такими рамными дюбелями стальных или алюминиевых кронштейнов, имеющих отверстие под анкерный дюбель, контакт головки дюбеля с кронштейном происходит в лучшем случае по линии, а в худшем (в случае овального отверстия) в двух точках. В этом случае не приходится говорить о надёжном и долговечном креплении, ведь полимерный материал гильзы дюбеля, разделяющий головку распорного элемента и кронштейн, будет попросту разрезан со временем острой кромкой отверстия кронштейна. Это приведёт к появлению люфта и опасности разрушения соединения.

Кроме того, появляется вероятность проникновения влаги и возникновения коррозии распорного элемента.
рис.2 рис.3

3. Электрохимическая коррозия

Большинство фирм-разработчиков систем рекомендуют располагать анкерный дюбель таким образом, чтобы кронштейн и распорный элемент разделяла гильза дюбеля. Исполнение этой рекомендации очень важно, т.к. ее реализация исключает вероятность возникновения электрохимической коррозии, которая возникает при наличии пары металлов, далеко стоящих друг от друга в электрохимическом ряду, и проводящей среды (вода). Например, цинк и алюминий, сталь и алюминий, коррозионностойкая сталь и алюминий образуют пары очень склонные к электрохимической коррозии. Электрохимическая коррозия, как и любая другая, опасна существенным снижением прочностных свойств материала, вследствие чего возможно разрушение соединения.

Итак, избежать возникновения электрохимической коррозии можно, если на гильзе дюбеля имеется полимерная шайба, разделяющая материал распорного элемента и кронштейн системы. Кроме того, полимерная шайба способствует более равномерному распределению нагрузки при закручивании распорного элемента и препятствует механическому повреждению кронштейна, например продавливанию (рис.4).

рис.4
