Конструктивные особенности алюминиевых окон
Алюминиевые оконные профили могут быть сконструированы как однокамерными, так
и многокамерными. Чаще всего применяются трехкамерные профили. Такая конструкция
обеспечивает высокую прочность и статическую надежность.
Алюминий обладает высокой теплопроводностью, поэтому производители выпускают
два вида профилей, которые отличаются областью применения:
1. "холодный" профиль - профиль без изолирующей термовставки. Применяется
при изготовлении окон для неотапливаемых объектов или для внутренних отапливаемых
помещений;
2. "теплый" профиль - профиль с термоизолирующей вставкой. Применяется
при изготовлении окон и дверей для отапливаемых жилых и нежилых помещений.

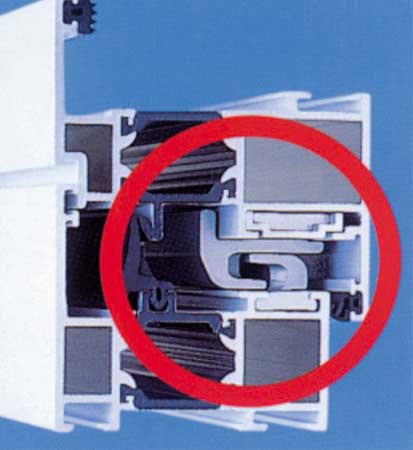

В "теплых профилях" наружная и внутренняя оболочки профиля соединены
между собой термоизолирующей вставкой (изолирующими планками из армированного
стекловолокном полиамида или политермида), которая прерывает поток тепла, обеспечивая,
таким образом, лучшую теплоизоляцию с сохранением свойств статики.
Армированный стекловолокном полиамид, имеющий в 150 раз меньший коэффициент
теплопроводности, чем алюминий, исключает возможность промерзания профиля по
горизонтальным стенкам. Вместе с тем, армированный полиамид, относящийся к композитным
материалам, не уступает алюминию по прочностным характеристикам и обеспечивает
совместную работу внутреннего и наружного профилей при восприятии горизонтальных
ветровых нагрузок.
Термоизолирующие вставки закатываются между алюминиевыми профилями на вальцово-закаточной
линии. Ширина термоизолирующей вставки колеблется от 18 до 34 мм в зависимости
от фирмы-изготовителя, но она должна быть не менее 20 мм без учета заделки полиамида
в алюминиевый профиль (с учетом опыта эксплуатации различных "теплых"
систем в России).
Для уменьшения конвективного теплообмена внутри профиля камеры между термоизолирующими
вставками могут заполняться на заводе вспенивающимися материалами с низкими
коэффициентами теплопроводности или жесткими заполнителями камер, либо, для
уменьшения конвекционных потоков, устанавливают перемычки с поперечными отбойными
флажками.
Конструкция "теплого" профиля дает архитекторам также дополнительные
возможности по дизайну, например, выбор цветового решения (цвет внутреннего
профиля может не совпадать с цветом внешнего) и формы внешнего профиля.
Практически все фирмы-производители алюминиевого профиля выпускают несколько
основных систем "холодных" и "теплых" профилей: оконные,
дверные, фасадные (витражные) и специального назначения.
В систему оконного профиля входит: рамный профиль; профиль для створок; штапик;
импостный профиль; штульповый профиль. Этот набор позволяет изготавливать как
глухие, так и открывающиеся окна одностворчатые и двухстворчатые (безимпостные
и с импостом).
Для того чтобы окна не выделялись в структуре светопрозрачного фасада, разработаны
специальные серии, в которых неподвижная рама покрывает весь створный переплет.
Современной фурнитура обеспечивает окнам из алюминия любой тип открывания (поворотный,
поворотно-откидной, раздвижной и др.) и надежное запирание (в том числе противовзломное).
Фурнитура для алюминиевых окон подразделяется на две большие группы, отличающиеся
по способу крепления: при помощи винтов и специальных зажимных клемм.
Большей частью в конструкции алюминиевых профилей применяется среднее уплотнение
и уплотнение по притвору (внутренее), что обеспечивает высокие характеристики
по ветро-, водо- и звуконепроницаемости. В качестве уплотнителей применяются
в основном EPDM (смесь этилена, пропилена и диена - этилпропиленодимономера).
По конструкции оконного блока алюминиевые окна могут быть с одинарными переплетами;
со спаренными переплетами; с раздельными переплетами.
Используя оконный профиль также можно изготавливать и балконные двери. Кроме
того, разработаны системы раздвижных окон (в том числе балконных). Оконный профиль,
как правило, при одинаковой толщине, отличается от дверного профиля шириной.
Это связано с необходимостью устанавливать на двери замки и т.д. (но это не
означает, что балконную дверь нельзя изготовить из оконного профиля).
Для остекления окон из алюминия могут применяться различные типы стекол, стеклопакетов
и их комбинации. Выбор типа остекления определяется конкретными требованиями
к окну.

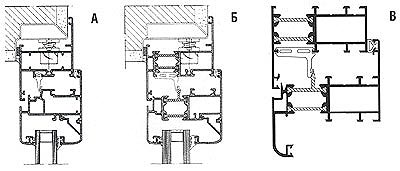

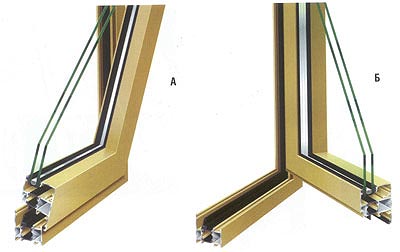

На рис. 3А представлена конструкция пуленепробиваемого окна. Оно изготавливается
из тяжелых специальных профилей и специального стекла (толщиной до 54 мм). Внешний
вид и лицевая ширина соответствуют обычным алюминиевым окнам.
