Подъемные платформы и лифты



Подъемные платформы и лифты являются стационарными подъемными устройствами и, устанавливаются в жилых, общественных и промышленных зданиях. Возможно также их использование вне зданий.

Вариантов решения проблемы обеспечения доступности для инвалида с использованием подъемника может быть несколько. Поэтому зачастую необходимо решать, какой из вариантов наиболее полно отвечает требованиям обеспечения доступности для маломобильных граждан. Не следует забывать и о Ваших финансовых возможностях.

К месту и способу установки подъемных платформы и лифтов предъявляются многочисленные требования, которые изложены в большом числе нормативных документов.

Поэтому без архитектурного и строительного проектов, выполненных квалифицированными специалистами, специализирущимися на проблемах доступности для инвалидов, выбор, приобретение и установка подъемного оборудования не допускается.

Тем не менее, данный каталог подъемного оборудования с его содержательной частью рассчитан не только на квалифицированных специалистов, но и на широкий круг работников социальной сферы, руководителей и сотрудников префектур, департаментов, которым по роду своей деятельности необходимо принимать решения в выборе предлагаемых вариантов
Итак, вариант с установкой пандуса Вас не устраивает или его невозможно реализовать.
Что необходимо знать, если возникла необходимость в выборе и установке подъемного оборудования для инвалидов.


Подъемные платформы для инвалидов.

Для безопасности пользователей, людей, находящихся вне подъемных платформ и обслуживающего персонала, конструкция и условия эксплуатации подъемных платформ должны отвечать требованиям Правил безопасности Ростехнадзора (Госгортехнадзора России)* ПБ 10-403-01 и ГОСТ Р 51630-00.


Данные Правила предусматривают также требования для защиты пользователей от непреднамеренно неосторожных действий при пользовании подъемными платформами. Назначение подъемных платформ- подъем и спуск инвалидов, с сопровождающим или без него, стоя или сидя в кресле-коляске. Платформы различаются по направлению перемещения:

  • по вертикали (вертикальная платформа);
  • по наклонной траектории вдоль лестничного марша (наклонная платформа) (рис. 7.2.4).

В свою очередь вертикальные подъемные платформы могут быть:

  • без ограждения шахты (рис. 7.2.5);
  • с ограждением (рис. 7.2.6).

Наклонные платформы, как правило, не имеют ограждения.

Высота подъема вертикальных платформ без ограждения шахты ограничена 2,0 м при 2-х остановках. Высота подъема вертикальных платформ с ограждением шахты до 4,0 м. При необходимости вертикального подъема свыше 4,0 м следует использовать лифт с доступностью для инвалида.

Высота подъема и длина пути наклонных платформ не ограничена. По типу привода подъемные платформы могут быть электрические
и гидравлические.

По конструкции механизма передачи движения:

  • канатные или канатно-шаровые, подъемное устройство которого перемещается посредством канатов и лебедки;
  • цепные, винтовые и реечные, движение которых осуществляется посредством соответственно тяговых цепей, системы винт-гайка, приводной системы шестерня - зубчатая рейка; подъемным механизмом типа "ножницы".

В зависимости от расстройств функций организма инвалид на платформе может располагаться на платформе в одном из положений - сидя, стоя, сидя в кресле-коляске. Грузоподъемность подъемных платформ ограничена 500 кг. Номинальную грузоподъемность платформы следует определять с учетом массы пользователя:

  • при транспортировании сидя или стоя - 120 кг;
  • в кресле-коляске -155 кг

Для общественных зданий и сооружений массу пользователя в кресле-коляске рекомендуется принимать не менее 225 кг.

Масса сопровождающего принимается не менее 100 кг. Скорость движения платформ ограничена, не более 0,15 м/с. В соответствии с ГОСТ Р 51630-00, определяющим требования доступности для инвалида, размеры подъемного устройства платформы должны соответствовать минимально необходимым для размещения пользователя:
  • стоя без сопровождающего - 650 х 650 мм;
  • сидя без сопровождающего - 650 х 700 мм;
  • сидя в кресле-коляске без сопровождающего* - 800 х 1250 мм;
  • сидя в кресле-коляске с сопровождающим сзади* - 800 х 1600 мм;
  • сидя в кресле-коляске с сопровождающим сбоку -1100 х 1400 мм;
Подъемные платформы должны иметь следующие устройства безопасности:
  • ограничители хода платформы (упоры или буфера), которые не позволяют платформе перемещаться вверх или вниз за
    крайние допустимые пределы;
  • ловители и ограничитель скорости предохраняют платформу от неконтролируемого движения (падения);
  • ручной привод, позволяющий в необходимых случаях (аварийная остановка, ремонтные работы и др.) перемещать подъемное устройство платформы вручную с усилием не более 235 Н;
  • ограждения, кромки и площадки безопасности.

Опасные механизмы и передачи подъемной платформы должны быть ограждены для избежания случайного контакта с ними пользователей и обслуживающего персонала. Элементы конструкции, доступные для пользователей и для людей вне подъемной платформы, которые при движении подъемного устройства могут нанести травму (сдавливание, удар, защемление), должны быть оборудованы кромками и (или) площадками безопасности.

Срабатывание кромки или площадки безопасности должно происходить при приложении к ее краю параллельно направлению ее перемещения нагрузки не более 30 Н.

На всех остановках в зоне видимости пользователя, входящего на посадочную площадку, около подъемной платформы необходимо вывешивать соответствующий символ высотой не менее 50 мм.

Информация о подъемной платформе, Правила пользования и другие инструкции, предназначенные для пользователя, должны быть выполнены четким и разборчивым шрифтом с высотой заглавных букв и цифр не менее 10 мм, строчных букв - 7 мм.

На нижней остановке, вблизи от кнопки вызова, необходимо установить табличку с указанием: наименования подъемной платформы, грузоподъемности, вместимости, обслуживаемый контингент (инвалид или инвалид и сопровождающий), номер телефона для связи с обслуживающим персоналом, а также "Правила пользования".

В "Правилах пользования" следует изложить порядок действий пользователя при нахождении на платформе, а также указать на недопустимые действия, которые могут привести к травмированию пользователя или к аварийной ситуации. Если подъемная платформа оборудована устройством для ручного перемещения, в непосредственной близости от этого устройства следует разместить подробные указания о порядке действий пользователя.

В дополнение к выше изложенным основным общим требованиям.

В конструкции платформы без ограждения шахты требуется предусмотреть устройство, препятствующее самопроизвольному движению (скатыванию) пользователя в кресле-коляске во время перемещения платформы между остановками. При подходе платформы к остановке устройство должно убираться или откидываться для обеспечения возможности входа или выхода пользователя. При выполнении устройства в виде щитка, который откидывается в сторону посадочной площадки при подходе платформы к остановке, должен образовываться пандус.

Любые поверхности или предметы, отстоящие от внутренней стороны ограждения платформы на расстоянии 400 мм и менее, должны быть гладкими без острых кромок. На пути движения платформы необходимо сохранять гарантированный зазор не менее 20 мм между любыми наружными поверхностями (предметами) и элементами платформы (учитывая выступающие части).

Входные проемы на платформу допускается закрывать шлагбаумами, верхняя балка которых располагается на высоте не более 1100 мм от уровня пола, нижняя балка - на высоте 300 мм. Закрытие шлагбаума должно контролироваться электрическим устройством. Отправление платформы с незакрытым шлагбаумом не допускается.

На верхней посадочной площадке, где могут находиться люди, со стороны входа на платформу должно быть предусмотрено сплошное ограждение с дверным проемом, оснащенным дверью. Высота ограждения не менее 1100 мм

На нижней посадочной площадке ограждение допускается не предусматривать, если нижняя часть платформы является поверхностью безопасности.

Требования к вертикальной платформе с огражденной шахтой

Шахта должна иметь сплошное ограждение на всю высоту. В случаях, допускаемых соответствующими нормами пожарной безопасности, на верхней остановке шахта может не иметь перекрытия, при этом ограждение для жилых, общественных и промышленных зданий и сооружений должно быть выполнено на высоту от уровня порога не менее чем на 2000 мм.

Ограждение шахты изготавливается как из стального листа, так и из многослойного (ламинированного) стекла.

Все входные проемы шахты и платформы должны быть оборудованы дверями. Двери шахт выполняются сплошными и могут быть горизонтально%раздвижными или распашными. Распашные двери шахты должны открываться в сторону посадочной площадки

Шахта должна иметь сплошное ограждение на всю высоту. В случаях, допускаемых соответствующими нормами пожарной безопасности, на верхней остановке шахта может не иметь перекрытия, при этом ограждение для жилых, общественных и промышленных зданий и сооружений должно быть выполнено на высоту от уровня порога не менее чем на 2000 мм.

Ограждение шахты изготавливается как из стального листа, так и из многослойного (ламинированного) стекла.

Все входные проемы шахты и платформы должны быть оборудованы дверями. Двери шахт выполняются сплошными и могут быть горизонтально%раздвижными или распашными. Распашные двери шахты должны открываться в сторону посадочной площадки

Открытие дверей шахты допускается только при нахождении платформы на данной остановке. При этом исключается возможность начала или продолжения движения платформы при незапертых дверях шахты. Усилие, прилагаемое к ручке двери шахты, открываемой вручную, % не более 40 Н.

Двери шахт могут быть горизонтально%раздвижными или распашными. Распашные двери шахты должны открываться в сторону посадочной площадки. Как правило, для пользователя предусматривается возможность открытия двери шахты правой рукой. Двери шахт сохраняют открытое положение до тех пор, пока пользователь после посадки или высадки не произведет действия, предусмотренные для их закрытия. Закрытие дверей должно быть автоматическим.

Требования к наклонной платформе.

Конструкция наклонной платформы рассчитывается на транспортирование одного пользователя без сопровождающего. Для обеспечения свободы прохода по лестничному маршу ее конструкция может быть выполнена с убирающейся (складывающейся) платформой. В этом случае должна быть обеспечена возможность быстро и просто привести платформу в рабочее состояние без применения инструмента и специальных приспособлений

Лифт, доступный для инвалида.
При необходимости подъема на высоту более 4 метров применяются лифты, доступные для инвалида в кресле%коляске.

Лифты должны отвечать требованиями доступности для инвалидов (ГОСТ Р 51631%00 "Лифты пассажирские. Технические требования доступности для инвалидов" и безопасности ПБ 10% 558%03 "Правила устройства и безопасной эксплуатации лифтов"). Эксплуатация лифтов также подконтрольна инспекции Ростехнадзора (Госгортехнадзора России).

Доступность лифта для пассажиров%инвалидов это возможность для них перемещаться в пределах лифтового холла, вызвать лифт и при его помощи беспрепятственно перемещаться на нужный этаж здания. Лифт с доступностью для инвалида в кресле%коляске должен иметь:

  • ширину кабины % не менее 1100 мм;
  • ширину дверного проема % не менее 800 мм.

Размеры кабины данного лифта 1950х 1400 мм (ширинах глубина) позволяют инвалиду в кресле%коляске маневрировать в кабине. Минимальная ширина входного проема должна быть не менее 800 мм.

При проектировании новых зданий и реконструкции старых рекомендуется иметь ширину дверного проема не менее 900 мм.

Двери кабины и шахты лифта должны быть горизонтально % раздвижными, открывающимися и закрывающимися автоматически. В ограниченных (обоснованных) случаях допускается использование распашных дверей.

Система управления лифтом должна отвечать требованиям доступности для пользователей с нарушением статодинамической функции и (или) функции зрения и слуха.

Графическое изображение основных требований к лифтовому оборудованию с доступностью для инвалидов приведены на рис. 7.2.7







Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "13.4 Подъемники для инвалидов (см. также 15)"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • МАШ XXI ВЕК
  • Средства реабилитационной техники: кресельные лестничные подъемники для инвалидов, подъемники наклонного и вертикального перемещения, мини-лифты и т.д.
  •


  • Средства реабилитационной и адаптационной техники
  •


  • Прайс-лист на продукцию компании "Маш XXI век"
  •


  • Презентация «Оборудование для безбарьерного перемещения в среде жизнеобитания инвалидов всех категорий. Подъемно-транспортные средства. Средства адаптационной оргтехники»
  •


  • Информационный бюллетень « Изделия адаптационной и реабилитационной техники для людей с нарушением опорно-двигательных функций, слуха и зрения»
  •


  • Видео материалы «Применение оборудования для безбарьерного перемещения инвалидов-колясочников»
  •


  • НЕЙРОН
  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Фото
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. SERVELIFT К100 inclined elevators
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. SERVELIFT T60 platform stairlifts
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. SERVELIFT T50 platform stairlifts
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. SERVELIFT V10/V20 – технические характеристики
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. SERVELIFT V40 vertical platformlift with open cabin
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Технические характеристики elevator K100
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Технические характеристики platform stairlift T50
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Технические характеристики vertical platform lift V10
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Технические характеристики vertical platform lift V20
  •


  • Инвалидные платформы и лифты для инвалидов SERVELIFT. Технические характеристики vertical platform lift V40
  •


  • ТиссенКрупп Элеватор
  • Лифтовые платформы – оборудование для людей с ограниченными возможностями
  •


  • Лифты, платформы и подъемники для инвалидов
  •






    Untitled Document
    Наклонная платформа

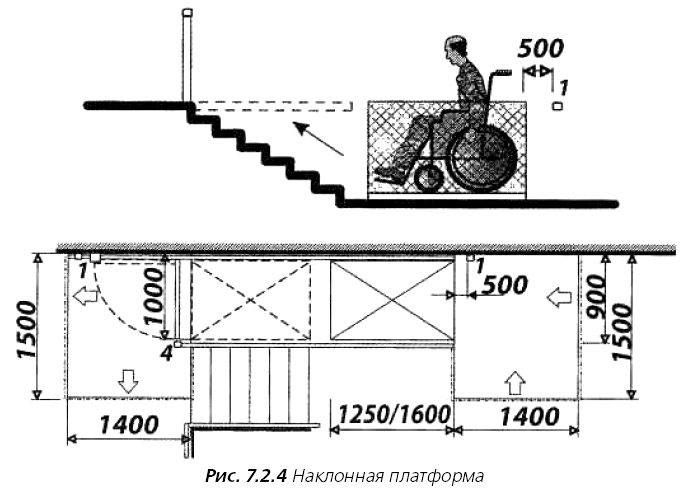

    Рис. 7.2.4 Наклонная платформа
    Вертикальная платформа без ограждения шахты

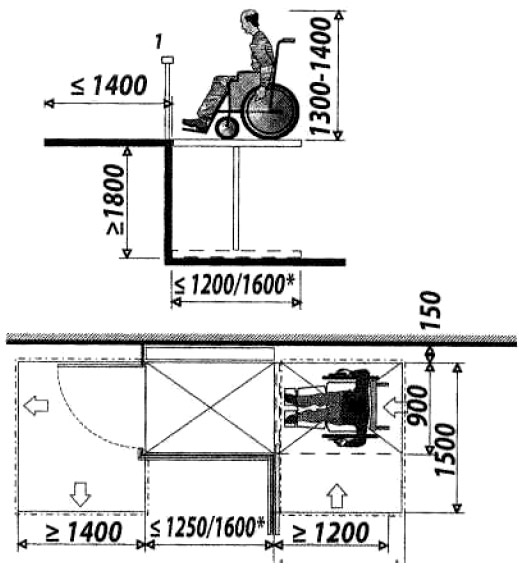

    Рис. 7.2.5 Вертикальная платформа без ограждения шахты
    требования к лифтовому оборудованию

    требования к лифтовому оборудованию

    требования к лифтовому оборудованию

    требования к лифтовому оборудованию

    требования к лифтовому оборудованию

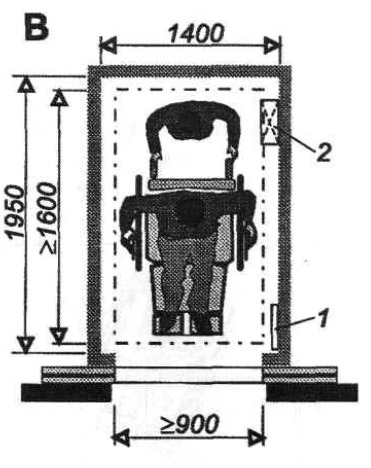

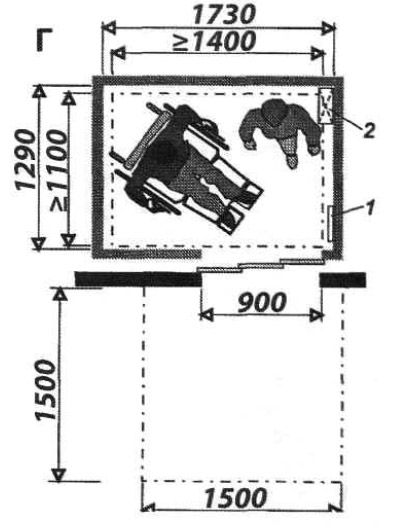

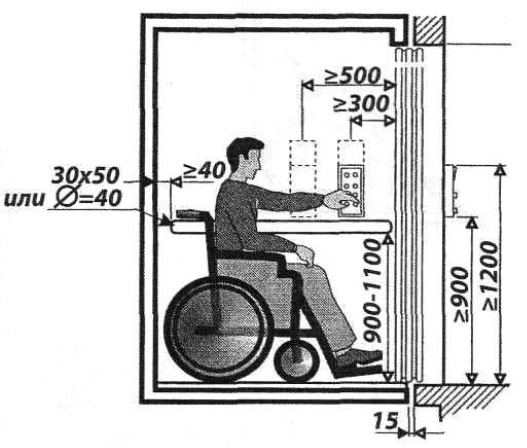

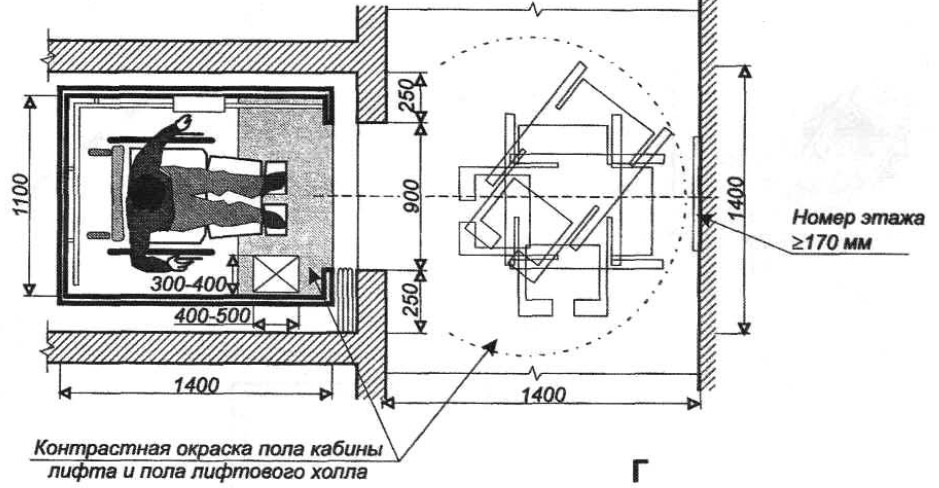

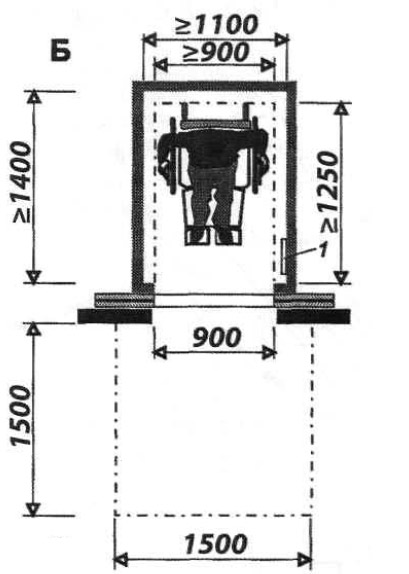

    Рис.7.2.7 Графическое изображение основных требований к лифтовому оборудованию с доступностью дляинвалидов
