Конструкции мансардного этажа




Конструкция и геометрия крыши определяет архитектурную форму венчающей части здания, а это, в свою очередь, - необходимость создания единства конструктивного и архитектурного решений во взаимосвязи с внутренним пространством, обусловленным функциональным назначением.

Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения, а также организацию строительных работ на объекте в застроенной части города.

Для мансардных этажей рекомендуется выбирать легкие конструкции и материалы, поскольку, с одной стороны, следует максимально облегчить их транспортировку на этаж, а с другой, собственный вес конструкций должен быть минимальным, с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Эти предпосылки в целом указывают на то, что конструкции следует выбирать из материалов на основе древесины или тонкостенного холодногнутого металлического профиля. Использование каменных и бетонных материалов для создания несущей конструкции мансардного этажа на реставрируемом, да и вновь строящемся здании не рекомендуется.


Кровельное покрытие должно соответствовать этим же предпосылкам, то есть должно быть выполнено преимущественно из легких материалов в виде металлических листов, металлочерепицы и тому подобное. В случаях, когда это необходимо в целях сохранения среды уже существующей застройки, покрытие выполняется из глиняной или цементно-песчаной черепицы, цветного металла и прочих материалов.

Внутренняя облицовка ограждения мансарды выполняется преимущественно из гипсокартонных листов. Внутренние перегородки целесообразно выполнять поэлементной сборкой с облицовкой гипсокартонными листами по стойкам из тонколистовых профилей.

Мансардный в большей степени, чем нижние этажи подвержен потерям тепла по той простой причине, что над ним нет <тепловой подушки>. Мансардный этаж имеет большую общую поверхность соприкосновения с внешней средой. Поэтому из соображений комфорта и экономии необходима эффективная и тщательная теплоизоляция.

При повышенной теплоизоляции более строгие требования предъявляются к термическому уплотнению и его исполнению. Такое уплотнение не дает теплому воздуху проникать через уплотняющий слой. Для теплоизоляции должен применяться эффективный утеплитель, например, плита из минеральной ваты, с l=0.004 Вт/м °С, толщиной по расчету.

С внутренней стороны утеплителя (повернутой к помещению) предусматривается слой пароизоляции, а с внешней стороны - гидроизоляции. Также важно, чтобы между верхней стороной утепляющего слоя и нижней стороной кровельного покрытия имелась достаточно эффективное вентиляционное пространство, что способствовало бы вентиляции и удалению неизбежного потока влажного теплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

Остановимся более подробно на современной технологии возведения мансард, которую предлагает фирма RANNILA (Финляндия). Эта технология позволяет строить мансарды быстро и без отселения жильцов. Важным моментом является и то, что здесь не применяются горючие материалы.

Новая технология возведения и реконструкции мансард, разработанная фирмой RANNILA.

Конструкция, предлагаемая RANNILA, состоит из следующих элементов.

Несущим элементом мансарды (одно или двухэтажной) является двухпролетная поперечная рама с элементами из спаренных тонкостенных сигма - профилей. Сигма - профиль представляет собой легкий оцинкованный профиль, напоминающий греческую букву <сигма>, из стали, толщиной до 3 мм и высотой 400 мм. Профиль изготавливается на роликовой листогибочной машине по размерам. Соединение профилей в узлах рамы - на болтах. Шаг рам в зависимости от поперечных стен составляет 2,6 - 3,2 м.

По контуру рам вдоль мансарды с шагом 600 мм кладут прогоны из профилей швеллерного сечения с перфорированной стенкой (так называемый термопрофиль). Перфорация позволяет при ослаблении жесткости на 10% уменьшить теплопроводность на 90%, исключив тем самым возможность возникновения, так называемых, <мостиков холода>. Термопрофиль применяется для решения нескольких задач. Он передает нагрузку от кровли к каркасу и исключает промерзание, что позволяет не применять деревянные изделия.

По прогонам устраивается вентилируемая обрешетка из идущих по скату гнутых Z-профилей (с перфорацией) и расположенных по ним горизонтальных шляпных профилей, служащих для опоры и крепления кровельных листов из металлочерепицы либо профнастила.

Стойки рам опираются на монолитный железобетонный пояс, идущий по контуру стен и жестко объединяющий в плоскости перекрытия верхнего этажа, продольные и поперечные стены. Жесткость и устойчивость каркаса в поперечном направлении обеспечивается рамами, а в продольном - вертикальными связями по среднему ряду колонн и "горизонтальными" связями и прогонами по наружному контуру рам.

Конструкция мансард RANNILAпозволяет устраивать как одноэтажные, так и двухэтажные мансарды. При строительстве одноэтажной мансарды упрощается конструкция, и ускорены работы, но стоимость одного квадратного метра больше, чем при возведении двухэтажной. Два этажа увеличивают полезную площадь, появляется возможность двухуровневого планирования (например, на первом этаже - гостиная и кухня, а на втором - спальни).

Особенности монтажа мансардной конструкции фирмы RANNILA:

  • соединение на болтах позволяет избежать сварки, которая требует высокой квалификации (монтаж происходит быстрее);
  • срок возведения сокращается за счет того, что большая часть работы выполняется на заводе (~20-30%);
  • конструкции имеют небольшой вес, и поэтому их можно поднимать на подъемниках не применяя "тяжелую" подъемную технику;
  • монтаж может производиться в любую погоду;
  • бесшумность работы позволяет вести монтаж без отселения жильцов;
  • при монтаже нужен только раздвижной ключ - весь каркас собирается на болтовых соединениях;
  • балки прикрепляются либо болтами к блоку анкерных болтов, залитому в опору, либо при помощи чековых болтов, для которых просверливаются отверстия в опоре, последнее решение оправдано, когда точное расположение блоков анкерных болтов представляется сложным;
  • крепление сигма - профилей между собой происходит через фасонные изделия.

При возведении мансард одной из главных проблем является уменьшение веса конструкций надстраиваемой части, поэтому мы сочли целесообразным привести таблицу веса элементов мансардного этажа по технологии RANNILA.

Вес элементов мансардного этажа по технологии RANNILLA

Таблица 8.1

Наименование элементаКг/м2
Сигма-профиль19
Термопрофиль13
Металлическая оцинкованная обрешетка9
Металлические оцинкованные профили и крепежные элементы14,5
Металлочерепица / профильный лист4,5
Гипсокартонные листы16
Утеплитель20
Всего*87

Примечание: *Вес уточняется после проекта, (форма мансарды может изменить вес на м2).





Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.9 Мансарды. Мансардные окна"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • FAKRO
  • Каталог товаров FAKRO
  •


  • Каталог продукции FAKRO (краткий)
  •


  • Выбор размера и расположения окон, типа открывания окон
  •


  • Конструкция окон для крыши. Технические характеристики
  •


  • Инструкции по монтажу мансардных окон FAKRO: распашного окна, окна со среднеповоротным открыванием на стропилах, карнизного окна, окладов.
  •


  • Узлы проектировщика в формате AutoCAD (.dwg). Мансардные окна FAKRO
  •


  • Сервисное обслуживание FAKRO
  •


  • Системы автоматического управления окнами для крыши
  •


  • Техническая информация о продукции FAKRO: окна для крыши, туннели дневного света, дымоудаляющие окна, чердачные лестницы
  •


  • Узлы установки окон для крыши, чердачных лестниц
  •


  • Инструкции по монтажу «Автоматическое управление мансардными окнами»
  •


  • Инструкции по монтажу «Аксессуары для мансардных окон»
  •


  • Инструкции по монтажу «Аксессуары для установки и отделки мансардных окон»
  •


  • Инструкция по монтажу «Оклады для мансардных окон»
  •


  • Инструкция по монтажу «Окна для выхода на крышу»
  •


  • Инструкции по монтажу «Туннели дневного света»
  •


  • Видео материалы «Монтаж карнизных окон BDL, BDR»
  •


  • Видео материалы «Презентация компании Fakro»
  •


  • Видео материалы «Монтаж двухстворчатых окон с приподнятой осью поворота створки FDY-V U3 Duet proSky»
  •


  • Видео материалы «Монтаж окна с комбинированной системой открывания FPP-V preSelect»
  •


  • Видео материалы «Монтаж распашных термоизоляционных окон FWL, FWR»
  •


  • Видео материалы «Монтаж пластиковых окон для крыши PTP»
  •


  • Видео материалы «Монтаж наружного гидроизоляционного паропроницаемого оклада Fakro XDP»
  •


  • Видео материалы «Монтаж среднеповоротного окна FTP-V»
  •


  • Видео материалы «Монтаж туннеля дневного света SLT»
  •


  • Видео материалы «Монтаж оклада EGV тип1»
  •


  • Видео материалы «Монтаж оклада EGV тип2»
  •


  • Видео материалы «Монтаж оклада ELV»
  •


  • Видео материалы «Монтаж оклада ESV»
  •


  • Видео материалы «Монтаж оклада EUV-B»
  •


  • Видео материалы «Монтаж оклада EZH»
  •


  • Видео материалы «Монтаж оклада EZV для листового металла»
  •


  • Видео материалы «Монтаж оклада EZV для черепицы»
  •


  • ISOROC
  • Утепление деревян домов и коттеджей с чертежами
  •


  • Утепление мансарды(статья)
  •


  • Утепление плитами ИЗОРОК мансард с чертежами
  •


  • Утепление плитами ИЗОРОК покрытий (крыш) зданий с чертежами
  •


  • Утепление плитами ИЗОРОК мансарды
  •


  • KNAUF
  • Альбом рабочих чертежей "Комплектные системы КНАУФ. Облицовки из гипсоволокнистых листов (КНАУФ-суперлистов) ограждающих конструкций для жилых, общественных и производственных зданий. Стены. Мансардные помещения. Коммуникационные шахты" Шифр М8.3/2008
  •


  • KNAUF Insulation
  • Материалы для проектирования и рабочие чертежи узлов. Конструктивные решения стен с применением теплоизоляционных минераловатных и стекловолокнистых изделий
  •


  • Альбом ОАО «ЦНИИПромзданий» «Чердаки, мансарды. Материалы для проектирование и рабочие чертежи узлов»
  •


  • Альбом технических решений «Чердачные перекрытия. Конструкции перекрытий. Мансарды. Покрытия со стальным профилированным настилом с кровлей из стальных профилированных листов» Чертежи в формате AutoCAD (.dwg)
  •


  • KNAUF Therm (КНАУФ ПЕНОПЛАСТ)
  • Влагостойкая теплоизоляция KNAUF Therm для мансарды
  •


  • ROTO FRANK
  • Инструкции по монтажу мансардных окон (дополнительные элементы)
  •


  • Инструкции по монтажу мансардных окон (электроаксессуары)
  •


  • Инструкции по монтажу мансардных окон Designo
  •


  • Каталог «Аксессуары для мансардных окон»
  •


  • Брошюра «Преимущества продукции Roto»
  •


  • Прейскурант 2012 «Мансардные окна и аксессуары»
  •


  • Чертежи в формате .pdf «Узлы Azuro»
  •


  • Чертежи в формате AutoCAD «Узлы Azuro»
  •


  • Чертежи в формате .pdf «Узлы Designo»
  •


  • Чертежи в формате AutoCAD «Узлы Designo»
  •


  • Видео материалы «Заделка откосов при установке мансардных окон Roto»
  •


  • Видео материалы компании Roto
  •


  • Видео материалы «Панорамные мансардные окна Roto Azuro»
  •


  • Видео материалы «Учебный фильм по монтажу мансардные окон Roto»
  •


  • Видео материалы «Фильм о компании Roto»
  •


  • Roro Frank советует: как подготовить проем для мансардного окна, регулировка мансардных окон
  •


  • Saint-Gobain Gyproc
  • Комплексные системы VELUX и SAINT-GOBAIN для отделки мансардных помещений. Решения и материалы
  •


  • ВЕЛЮКС
  • Руководство по выбору продукции VELUX
  •


  • Первый "Активный дом" в России
  •


  • Брошюра шторы и аксессуары
  •


  • Альбом различных решений в мансарде - варианты остекления в одном и том же помещении
  •


  • Зенитное окно для плоской кровли
  •


  • Окно-балкон Cabrio
  •


  • "Образцовые дома" VELUX
  •


  • Инструкции по установке окон VELUX
  •


  • Узлы установки окон VELUX в разные виды кровли в формате Adobe Acrobat (.pdf)
  •


  • Узлы установки окон VELUX в разные виды кровли в формате AutoCAD (.dwg)
  •


  • Видео материалы "Ролик о компании VELUX"
  •


  • Видео материалы "Ролик о качестве продукции VELUX"
  •


  • Видео материалы "Ролик о тестировании продукции VELUX в аэротрубе"
  •


  • Видео материалы "Ролик о применении окон VELUX в передаче "Фазенда""
  •


  • Видео материалы "Ролик о применении окон VELUX в передаче "Дачный ответ""
  •


  • Идеи использования подкровельного пространства вашего дома на 100%
  •


  • Краткий прейскурант VELUX. Сравнение моделей и цены
  •


  • Руководство по установке продукции VELUX
  •


  • Альбом "Комплексные системы VELUX и SAINT-GOBAIN для отделки мансардных помещений
  •


  • VELUX CAD - приложение к САПР Autodesk©, AutoCAD© (для проектирования мансарды с использованием мансардных VELUX окон CAD VELUX) (.exe)
  •


  • Чердачные лестницы
  •


  • МЕТАЛЛ ПРОФИЛЬ
  • Панорамное Мансардное окно Roto Azuro
  •


  • Мансардные окна Roto
  •


  • Сен-Гобен Изовер
  • Альбом технических решений ISOVER «Мансарда» (материалы для проектирования и чертежи узлов)
  •


  • УНИПРОК
  • Панель УНИПРОК с защитно-полимерным покрытием (негорючая плита с декоративным покрытием
  •


  • Строительная плита УНИРОК-НГ окрашенная (негорючая плита с декоративным покрытием для внутренних и наружных работ)
  •


  • Строительная плита –НГ (влагостойкая негорючая плита для каркасного домостроения, огнезащиты, общестроительных работ)
  •


  • Декоративный гипсокартонный лист
  •











    Мансарды. Конструкции мансардного этажа.

    Рис.1

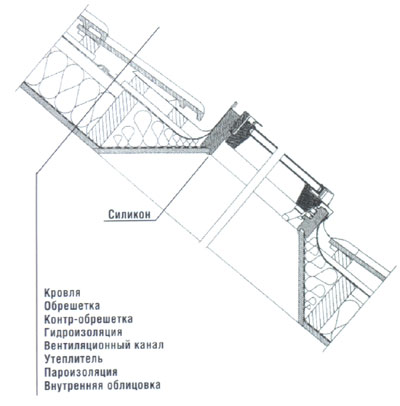

    Установка мансардного окна FAKRO. Продольный разрез.
