  • Полноценная котельная на трёх квадратных метрах: кейс от Viessmann Новости строительной отрасли

    Ханты-Мансийск. Город, где зимой температура воздуха нередко опускается далеко за минус 35 °С, следовательно, надёжная работа системы отопления там жизненно важна. Именно поэтому проект теплоснабжения двухэтажного дома площадью 242 кв. м с баней предполагал монтаж двух котлов: основного — газового одноконтурного с бойлером, резервного — электрического.

    Для повышения надёжности работы оборудования в решение также входили приставной бойлер для ГВС, станция водоподготовки, шламоуловитель, сепаратор микропузырьков. Но оказалось, что в ограниченное пространство котельной такой комплект не помещается. Вызов приняла монтажная организация «ТВК-Комфорт» из Тюмени.

    Система отопления в доме была запроектирована комбинированная — 70 кв. м тёплых полов и высокотемпературный контур: стальные панельные радиаторы, два чугунных ретрорадиатора и конвекторы, встраиваемые в пол. Подача горячей воды предполагалась в две душевые и баню.

    «Связка из одноконтурного конденсационного котла Viessmann Vitodens 200-W и приставного водонагревателя казалась самым разумным вариантом до тех пор, пока монтажники не увидели котельную — бойлер туда не помещался никак», — говорит Иван Фоменко, «ТВК-Комфорт».

    Специалисты поняли: необходимо искать оборудование, которое будет одновременно компактным и функциональным настолько, чтобы обеспечить решение поставленных задач по отоплению и горячему водоснабжению.

    alt

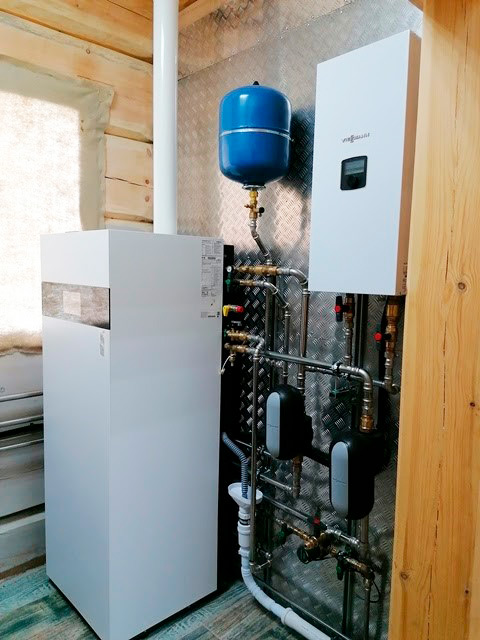

    Один котёл на пол, второй — на стену
    В качестве основного источника теплоснабжения профессионалы предложили домовладельцу конденсационный котёл Vitodens 222-F мощностью 32 кВт со встроенным 130-литровым бойлером косвенного нагрева, КПД 98 %, надёжным стальным теплообменником и габаритами всего 595 х 600 х 1600 мм по длине, ширине и высоте.
    «Мы полностью не только “закрыли” потребности в отоплении и горячем водоснабжении, но и решили вопрос с автоматизацией системы — в Vitodens 222-F модуль Wi-Fi входит в заводскую комплектацию, поэтому котлом и системой отопления легко можно управлять со смартфона. Через приложение на телефоне котёл также “сообщает” владельцу о своём состоянии, исправности работы системы и отдельных компонентов, напоминает о сроках технического обслуживания», — расказывает Иван Фоменко («ТВК-Комфорт»), для которого опыт работы с Vitodens 222-F был первым. Резервным котлом стал электрический Vitotron 100 (тип VLN3) мощностью 24 кВт. Его задача заключается в поддержании системы теплоснабжения в рабочем состоянии в случае нештатной ситуации с основным оборудованием. Эта настенная модель с габаритами всего 716 × 316× 235 мм по высоте, ширине и глубине имеет КПД 99,4 %.

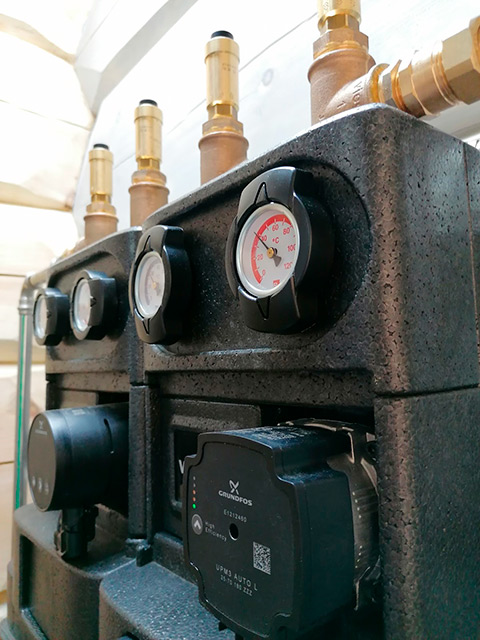

    Секреты компактной обвязки
    Для обвязки оборудования использовались распределительный коллектор и насосные группы быстрого монтажа Viessmann: одна высокотемпературная (для контура радиаторного отопления) и группа со смесителем (для тёплого пола). Выбор был обусловлен сочетанием необходимых характеристик. Так, насосные группы занимают на 30 % меньше места, чем стандартные решения, а латунный коллектор прочен и долговечен — он не подвергается коррозии.

    Работая над схемой расстановки оборудования в котельной, специалисты использовали дополнительное решение Viessmann. Это комплект переоборудования распределительного коллектора в низконапорный, который позволяет первому выполнять ещё и функцию гидравлического разделителя, экономя такое ценное в данном случае место в котельной.

    alt

    Подключай как хочешь: по вертикали, горизонтали и даже по диагонали
    Магнитный шламоуловитель и сепаратор микропузырьков — обязательные элементы долговечной и надёжной системы отопления.

    Первый улавливает мельчайшие, от 5 мкм, частицы любого происхождения и очищает теплоноситель от примесей и шлама.

    Второй — удаляет из труб воздушные пробки и растворённые в воде газы. «Чаще всего эти приборы ставят по горизонтали, но у нас “в линию” места не было, — вспоминает Иван Фоменко. — Это не стало проблемой. За счёт поворотного корпуса оборудование универсально в монтаже — его можно подключать вертикально, горизонтально или диагонально. Необходимую высоту нам удалось “выкроить” по вертикали».

    Компания «ТВК-Комфорт» со сложной задачей размещения отопительного и сопутствующего оборудования в котельной площадью 3 кв. м справилась всего за пять дней, включая пусконаладочные работы и запуск. Система отопления вступила в строй в октябре 2020 года.

    Параметры системы отопления:
    — дом площадью 242 кв. м: 1-й этаж — 191 кв. м, 2-й этаж — 51 кв. м;
    — тёплый пол: 70 кв. м (гараж, санузел, постирочная, кухня, входная группа);
    — высокотемпературный контур: стальные панельные радиаторы, два чугунных ретрорадиатора, встроенные в пол конвекторы;
    — контур ГВС: две душевые, два умывальника, два унитаза с функцией биде, раковина на кухне, баня.

    Основное оборудование:
    — основной котёл: газовый конденсационный Viessmann Vitodens 222-F (тип B2SF) мощностью 32 кВт;
    — резервный котёл: электрический Viessmann Vitotron 100 (тип VLN3) мощностью 24 кВт;
    — магнитный шламоуловитель и сепаратор микропузырьков;
    — распределительный коллектор с комплектом переоборудования в гидрострелку;
    — группы быстрого монтажа Viessmann: для системы радиаторной разводки и для тёплого пола.

    ООО «Виссманн»
    marketing@viessmann.ru
    press@viessmann-press.ru
    www.viessmann.ru
