Окна
Что такое современное окно | Требования к современным окнам | Сравнительный анализ | Деревянные окна | Окна ПВХ | Окна из стеклопластика | Окна алюминиевые | Комбинированные окна | Монтаж окон | Фурнитура | Системы вентиляции | Автоматизированное проектирование окон | Рольставни/Роллеты |

Системы вентиляции


Ограничители открывания
Вентилируемые профили и воздухопроницаемые уплотнители
Приточные устройства (клапаны)


Одной из важнейших функций окон, является обеспечение необходимого воздухообмена в помещениях.

Проветривание необходимо как для обеспечения нормируемого воздухообмена, так и для создания нормального влажностного режима в помещении.

Нормативные требования по воздухообмену (вентиляции) подробно изложены в главе "Требования к современным окнам". В данном издании мы рассматриваем только возможности естественного проветривания зданий .

Естественное проветривание обусловлено двумя причинами:

  • воздушными потоками в атмосфере (ветер);
  • разницей в температурах наружного и внутреннего воздуха.

Для учета потоков воздуха (обусловленных ветром), необходимо знать розу ветров данной местности, расположение здания в целом и комнат в проветриваемой квартире по отношению к сторонам света, т.к. скорость ветра и его направление оказывают прямое влияние на величину воздухообмена.

При различной температуре воздуха снаружи и внутри помещения в плоскости окна существует распределение воздушного давления.

Данная диаграмма является основой для сравнительного анализа различных типов открывания с точки зрения проветривания. Если рассматривать нейтральную зону, как нулевую, между парами сил, движущими верхние и нижние потоки воздуха во встречных направлениях, можно сформулировать следующие критерии оценки оконных конструкций:

  • вентиляционные устройства тем более эффективны, чем выше они расположены (значительно увеличивается плечо сил, движущее воздушные потоки);
  • два вентиляционных устройства, одно из которых расположено в нижней части оконного блока, а другое в верхней части, обеспечивают самую высокую степень проветривания.

Естественное проветривание помещений можно обеспечить различными способами:

  • открыванием окон;
  • применением специальных вентиляционных устройств;
  • комбинацией первых двух.

Традиционно, естественное проветривание ассоциируется у нас с открыванием окон тем или иным способом. Сравним наиболее часто встречающиеся варианты.

Фрамужное открывание часто применяется в общественных зданиях. Эффективность проветривания при этом способе открывания достаточно низкая, т.к. высокое расположение открывающейся фрамуги не обеспечивает притока воздуха из-за отсутствия эффективной нейтральной зоны.

На рисунке справа представлен вариант проветривания через высокую поворотную створку, которая может быть достаточно узкой благодаря эффекту плеча сил, поскольку ширина зоны проветривания является значительно менее важной, чем ее высота.

Поворотно-откидное окно - это вариант достаточно высокой эффективности проветривания, особенно при более низкой температуре снаружи, по сравнению с температурой внутри помещения.

Горизонтальное среднеподвесное окно - идеальное окно с точки зрения проветривания. Нейтральная зона совпадает с уровнем поворотных петель. Верхний и нижний потоки равны и могут относительно удобно регулироваться для удовлетворения требований по проветриванию.

Таблица 1. Сравнительные характеристики окон с различными вариантами открывания.

Тип окна, положение провет-
ривания

Размеры, мм

Пропус-
кная способ-
ность, м

Движу-
щая сила,
Н/м2

Макс.
воздуш-
ный поток,
м3/час

Коэфф.=% от пов.-откидного

Фрамуга

1200х600

0,23

4

480

87

Поворотно-откидное

1200х1600

0,23

4

550

100

Горизонтальное

среднеповесное

-открывание 22°

-щелевое открывание







1200х1600





0,66

0,09





4

4





1540

220





280

40

Повортное

1200х1600

0,40

4

940

171

Очень важно четко представлять себе, что применять для проветривания различные варианты открывания створок, можно только в течение неотопительного периода, и ни о каком энергосбережении и шумозащите при этом говорить не приходиться. При значительных перепадах температур происходит большой приток холодного воздуха, что вызывает увеличение расходов на отопление. Даже использование окон с откидными створками для проветривания, не позволяет избежать теплопотерь.

Для решения проблем, связанных с энергосбережением, шумозащитой и обеспечением нормального влажностного режима в помещениях, многие фирмы-производители оконных профилей и фурнитуры для окон, выпускают специальные вентиляционные устройства. Одни типы этих устройств обеспечивают микровентиляцию (осушение воздуха в помещении), другие - нормируемый воздухообмен в помещении. При выборе оконного вентиляционного устройства необходимо обращать внимание на такие характеристики проветривателей, как:

  • воздухопроницаемость;
  • шумозащита;
  • теплоизоляция.

Еще раз хотим обратить внимание читателей на то, что в современных (герметичных) окнах, отсутствует неконтролируемый воздухообмен. О проблемах связанных с этим, мы писали в главе "Требования к современным окнам". При невозможности регулярно проветривать помещение путем открывания створок или фрамуг, установка дополнительных вентиляционныхи устройств становиться необходимостью.

Условно, оконные вентиляционные устройства можно разделить на четыре большие группы:





Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.5.7 Фурнитура, автоматика"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • FAKRO
  • Системы автоматического управления окнами для крыши
  •


  • Gretsch-Unitas (GU)
  • Поворотно-откидная фурнитура UNI-JET
  •


  • Каталог «Поворотно-откидная и поворотная фурнитура EURO-JET». Плакаты
  •


  • Каталог «Поворотно-откидная, поворотная и откидная фурнитура UNI-JET». Плакаты
  •


  • Каталог «Фурнитура скрытого расположения UNI-JET S-CONCEALED
  •


  • Петли для окон и дверей из ПВХ, дерева и алюминия
  •


  • Брошюра «Объекты рекомендуют»
  •


  • Инструкция по монтажу электропривода ELTRAL KS 30/40 на откидную створку (петли снизу, откидывание вовнутрь помещения)
  •


  • Монтаж и руководство по обслуживанию. Цепной привод ELTRAL KS 30/40, ELTRAL KS 30/40 Synchro
  •


  • Оконная фурнитура EURO-JET. Правильный уход, обслуживание и эксплуатация окна
  •


  • Чертежи в формате .pdf
  •


  • Чертежи в формате AutoCAD (.dwg)
  •


  • Статья «Шестая молодость вековой компании
  •


  • Статья «Фурнитура для окон и дверей всего мира»
  •


  • Статья «Новые возможности для фасадов (G.U. – параллельно-выставляемые окна)»
  •


  • Программа поставок поворотно-откидной фурнитуры UNI-JET
  •


  • Архитектурный справочник G-U: оконная техника, дверная техника, автоматические дверные системы, системы управления зданием
  •


  • Параллельно-сдвижная откидная фурнитура, складывающаяся сдвижная фурнитура для окон и балконных дверей из дерева, ПВХ и алюминия
  •


  • Фурнитура для окон и балконных дверей из дерева
  •


  • Подъемно-сдвижная фурнитура для окон и дверей из дерева, ПВХ и алюминия
  •


  • Параллельно-сдвижная откидная фурнитура, складывающаяся сдвижная фурнитура для окон и балконных дверей из дерева, ПВХ и алюминия
  •


  • Поворотно-откидная и поворотная фурнитура EURO-JET, ECO-JET для окон и балконных дверей из дерева и ПВХ
  •


  • Группа компаний GRETSCH-UNITAS. Программа поставок (оконные и дверные технологии, автоматические входные системы, системы управления зданием и т.д.)
  •


  • MACO
  • Фурнитура МАСО. Имидж-проспект
  •


  • MACO MULTI Взломостойкая фурнитура для окон из дерева и ПВХ. Проспект
  •


  • MACO MULTI Механическое проветривание. Проспект
  •


  • MACO MULTI-MATIC Поворотная и поворотно-откидная фурнитура. Краткий технический каталог
  •


  • MACO MULTI. Рекомендации по монтажу
  •


  • MACO MULTI-MATIC руководство по эксплуатации и уходу за окнами из ПВХ
  •


  • MACO MULTI POWER. Полностью скрытая фурнитура. Проспект
  •


  • MACO MULTI-MATIC Новое поколение фурнитуры. Проспект
  •


  • MACO MULTI Фурнитура KOMFORT. Проспект
  •


  • MACO MULTI. Рекомендации по монтажу
  •


  • MACO MULTI ECO. Поворотная и поворотно-откидная фурнитура. Монтажные схемы. Технический каталог
  •


  • MACO MULTI ECO. Поворотная и поворотно-откидная фурнитура. Монтажные схемы
  •


  • Проспект «MACO MULTI Invisible. Полностью скрытая фурнитура»
  •


  • Проспект «MACO MULTI Twin-Fit. Фурнитура с функцией двойного откидывания»
  •


  • Проспект«MACO MULTI. Откидно-поворотная фурнитура»
  •


  • Проспект«MACO MULTI. Нижние и верхние петли для 180 кг»
  •


  • MACO EMOTION Оконные ручки. Краткий технический каталог 2013
  •


  • MACO EMOTION Rhapsody. Symphony. Harmony, Tentazione. Проспекты
  •


  • MACO RUSTICO Фурнитура для ставней. Краткий технический каталог 2012
  •


  • MACO RUSTICO Фурнитура для ставней. Проспект
  •


  • MACO RAIL-SYSTEMS Фурнитура для сдвижных систем. Краткий технический каталог
  •


  • MACO RAIL-SYSTEMS. Проспекты
  •


  • MACO RAIL-SYSTEMS Руководствa по монтажу фурнитуры SKB-S, SKB-SE
  •


  • MACO ESPAGS Фурнитура для наружнoго открывания. Проспект
  •


  • Проспект«MACO PRO DOOR 100. Дверные петли для входных и межкомнатных дверей из ПВХ»
  •


  • Электронная фурнитура МАСО E-Beschlag
  •


  • Видео материалы "Скрытые петли МАСО MULTI-POWER"
  •


  • Видео материалы "Монтаж фурнитуры MACO MULTI-POWER на деревянной створке"
  •


  • Видео материалы "Монтаж фурнитуры MACO MULTI-POWER на створке из ПВХ"
  •


  • Видео материалы "Kомпания МАСО на выставке fensterbau/frontale 2012"
  •


  • Видео материалы "MULTI-решения фурнитуры МАСО"
  •


  • Видео материалы "Параллельно-сдвижная со смещением фурнитура МАСО PAS"
  •


  • Видео материалы "MACO ID – цифровые технологии для окон и дверей"
  •


  • Видео материалы "Безопасность со взломостойкой фурнитурой МАСО"
  •


  • Видео материалы "Монтаж фурнитуры SKB-Z"
  •


  • Видео материалы "Монтаж фурнитуры SKB-SE"
  •


  • Видео материалы "Дверные замки МАСО PROTECT"
  •


  • Видео материалы «Вентиляционные системы MACO»
  •


  • Краткий технический каталог 2012 «MACO PRO DOOR. Дверные петли»
  •


  • ROTO FRANK
  • Обзор продукции Roto
  •


  • Система фурнитуры для алюминиевых окон и балконных дверей Roto AluVision
  •


  • Системы безопасности, аэрации и управления зданий Roto E-Tec. Окна и двери
  •


  • Фурнитура для ставень Roto Fentro
  •


  • Оконная фурнитура Roto GT для окон и балконных дверей из дерева и ПВХ
  •


  • Поворотно-откидные системы фурнитуры Roto NT для деревянных окон и балконных дверей
  •


  • Поворотно-откидные системы фурнитуры Roto NT для пластиковых окон и балконных дверей
  •


  • Сдвижные системы Roto Patio
  •


  • Альбом типовых решений по оконным и балконным дверным блокам для жилых домов массовых серий. Рекомендации по выбору проектных решений и технико-экономические расчеты
  •


  • Сертификаты
  •


  • Видео материалы «Окно с фурнитурой класса Дизайн»
  •


  • Видео материалы «Окно с фурнитурой класса Комфорт»
  •


  • Видео материалы «Окно с системой наклонно-сдвижной фурнитуры ROTO Patio»
  •


  • Видео материалы «Безопасное окно для детей ROTO NT»
  •


  • Видео материалы «Окно с защитой от взлома ROTO (WK1)»
  •


  • Видео материалы «Окно с защитой от взлома ROTO (WK2)»
  •


  • Видео материалы «Фильм о компании ROTO»
  •


  • Видео материалы «Логистика компании ROTO»
  •


  • Видео материалы «Монтаж окна ROTO Дизайн»
  •


  • Видео материалы «Монтаж системы ROTO Patio»
  •


  • Видео материалы «Монтаж окна Tilt First»
  •


  • Видео материалы «Монтаж фурнитуры ROTO AluVision T540-10 на раму»
  •


  • Видео материалы «Повортно-откидная фурнитура ROTO AluVision T540-10. Монтаж фурнитуры на створку»
  •


  • Видео материалы «Подготовка к монтажу фурнитуры ROTO AluVision T540-10 на окно из алюминиевого профиля»
  •


  • Видео материалы «Регулировка фурнитуры ROTO AluVision T540-10»
  •


  • Видео материалы «Монтаж скрытой фурнитуры ROTO AluVision T600-10 на раму, сборка окна»
  •


  • Видео материалы «Повортно-откидная скрытая фурнитура ROTO AluVision T600-10. Монтаж фурнитуры на створку»
  •


  • Видео материалы «Подготовка к монтажу скрытой фурнитуры ROTO AluVision T600-10 на окно из алюминиевого профиля»
  •


  • Видео материалы «Монтируем створку на раму»
  •


  • SCHUECO / ШУКО Интернационал Москва
  • Алюминиевые фасадные системы
  •


  • Ручки. Скрытая фурнитура AvanTec
  •


  • WINKHAUS
  • Интерактивный каталог фурнитуры autoРilot для окон из ПВХ (после открытия папки необходимо запустить файл start_rus)
  •


  • Брошюра «АctivPilot. Новый взгляд на фурнитуру»
  •


  • Брошюра «АctivPilot Comfort. Поворотно-откидная фурнитура с функцией параллельного смещения»
  •


  • Брошюра «DuoPort SK. Наивысший уровень комфорта»
  •


  • Брошюра «ProPilot. Новый класс компактный фурнитуры»
  •


  • Буклеты о компании Winkhaus
  •


  • ProPilot. Компактная наклонно-поворотная фурнитура для окон из ПВХ
  •


  • AutoPilot Ergo. Комфортная фурнитура с ручкой на нижней части створк
  •


  • ActivPilot Concept. Новый стандарт поворотно-откидной фурнитуры
  •


  • Периметральная фурнитура autoPilot Concept для окон ПВХ
  •


  • AutoPilot Comfort. Поворотно-откидная фурнитура c функцией параллельного смещения
  •


  • Сертификаты на продукцию Winkhaus
  •


  • AutoPilot Elegance. Скрытая фурнитура
  •


  • Оконная фурнитура activPilot Comfort (для проветривания помещения)
  •


  • Продукция компании Winkhaus
  •


  • Брошюра «Winkhaus рекомендует Окна, безопасные для детей»
  •


  • Инструкця пользования наклонно-поворотными окнами и балконными дверями из ПВХ
  •


  • activPilot Comfort PADK - поворотно-откидная фурнитура с функцией параллельного смещения
  •


  • activPilot Concept - Фурнитура с измененной очередностью открывания
  •


  • РЕАЛИТ Завод алюминиевых профилей
  • Фурнитура для оконно-дверных конструкций системы РЕАЛИТ
  •


  • ФАПИМ РУ
  • Поворотно-откидной механизм с европазом GaliCube
  •


  • Линия фурнитуры OLIMPO: оконные ручки GEA ручки под редуктор IRIS и EOS и нажимной гарнитур HERA
  •


  • Фурнитура CLACK +, ALT TRE
  •


  • Фурнитура для верхнеподвесных окон VISTA
  •


  • Регулируемые ручки для раздвижных конструкций Ole
  •


  • Петли оконные дверные MONZA
  •


  • MagiCube - скрытая поворотно-откидная фурнитура
  •


  • Новинки FAPIM S.p.A: OLIMPO – оконные ручки и нажимной гарнитур; Система OUT - новая фурнитура для окон с открыванием наружу; Новые угловые соединители для дверей
  •


  • Инновационные продукты компании Fapim S.p.A: Скрытая фурнитура MaglCube; Ограничитель открывания LIMITE
  •


  • Поворотно-откидная система GaliCube
  •


  • Ограничитель открывания LIMITE
  •


  • Каталог компании FAPIM S.p.A 2017
  •



















    Окна. Системы естественного проветривания. Увеличить? Распределение воздушного давления в плоскости окна.

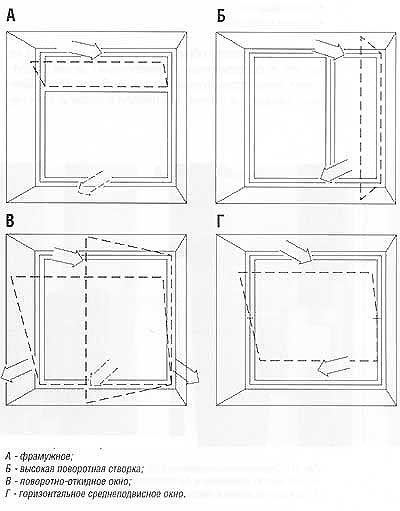

    Окна. Системы естественного проветривания. Увеличить? Варианты открывания окон:
