Монтаж окон
Как уже говорилось выше, в соответствии с определением, которое дается в ГОСТ
23166 - 99 (приложение А), окно состоит из оконного проёма с откосами, оконного
блока, системы уплотнения монтажных швов, подоконной доски, деталей слива
и облицовок.
Использование окон европейского образца со стеклопакетами выявило ряд существенных
дефектов, возникающих в первые 1-3 года их эксплуатации в условиях российского
климата. Стало очевидным, что в 70-80 случаях из 100 дефекты возникают в
результате бессистемного подхода к монтажным технологиям и применения изоляционных
материалов, не соответствующих требованиям норм строительной теплотехники.
Не имея чётких нормативных требований, предъявляемых к конструированию узлов
примыкания светопрозрачных конструкций к стеновым проёмам и к изоляционным материалам
монтажного шва, исполнители проектов и конструкторы просто обходят эту проблему,
отдавая её на откуп производителям оконной продукции. Таким образом, сложились
"традиционные" технологии, не отвечающие требованиям строительной
физики, что привело к массовым и при этом однообразным дефектам.
Постановлением №115 Госстрой России ввёл в действие в качестве государственного
стандарта ГОСТ 30971-2002 "Швы монтажные узлов примыкания оконных блоков
к стеновым проёмам. Общие технические условия". Область применения стандарта
распространяется на все монтажные узлы примыкания оконных и наружных дверных
блоков, независимо от конструкции и материала профилей, из которых они изготовлены.
Требования и рекомендации стандарта могут быть применены также для монтажных
швов примыкания витражей и различных светопрозрачных фасадных конструкций.
В настоящее время ГОСТ на монтажные швы является практически единственным нормативным
документом, включающим в себя требования и рекомендации, при исполнении которых
обеспечивается длительная гарантированная эксплуатация монтажного узла.
ГОСТ может служить пособием для специалистов всех уровней строительного комплекса
и в сфере услуг оконного бизнеса: это инвесторы различных проектов, специалисты
органов строительного управления и надзора, архитекторы, проектировщики и конструкторы,
производители и монтажники оконной продукции, а также частные предприниматели
и простые заказчики - физические лица. Кроме того, ГОСТ на монтажные швы может
быть использован в целях сертификации и для разработки деклараций соответствия
качества.
Стандарт классифицирует монтажные оконные швы в соответствии с требованиями
строительной теплотехники к наружным ограждающим конструкциям зданий по СНиП
11-3-79*, с учётом региональных климатических особенностей и условий эксплуатации
зданий.
Конструкции монтажных швов узлов примыкания оконных блоков к стеновым проемам
классифицируют по следующим эксплуатационным характеристикам:
- сопротивлению теплопередаче;
- стойкости к силовым эксплуатационным воздействиям;
- воздухопроницаемости;
- водопроницаемости;
- звукоизоляции;
- паропроницаемости.
Показатели основных эксплуатационных характеристик монтажных швов приводятся
в таблице 2.5.1.
Показатели основных эксплуатационных характеристик монтажных швов
Наименованиехарактеристик |
Класс |
Значение показателя |
Сопротивление теплопередаче, м2 °С/Вт |
I |
3,0 и более |
II |
от 2,1 до 2,9 |
III |
от 1,2 до 2,0 |
Воздухопроницаемостьпри ?Р = 100 Па,м3 /ч·м |
I |
менее 0,1 |
II |
от 0,1 до 0,5 |
III |
от 0,6 до 1,0 |
Водопроницаемость (предел водонепрони-цаемости), Па |
I |
600 и более |
II |
от 450 до 599 |
III |
от 300 до 449 |
Деформационная устойчивость, % |
I |
свыше 17 |
II |
от 14,0 до 17,0 |
III |
от 10,0 до 13,0 |
Звукоизоляция, дБа |
I |
свыше 40 |
II |
От 34 до 40 |
III |
От 28 до 33 |
Показатель паропроницаемости монтажного шва не классифицирован, значение коэффициента
паропроницаемости для всех классов монтажных швов - не менее
0.15 мг/ (м.ч.Па), что соответствует также требованиям системы RAL - "к
наружи пористее - во внутрь плотнее".
Опираясь на зарубежный и отечественный опыт исследований в области строительной
физики наружных ограждающих конструкций зданий, в основу технических характеристик

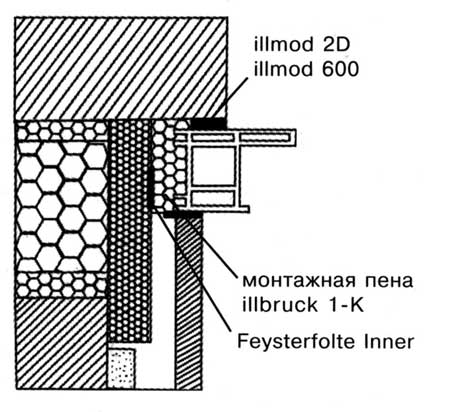

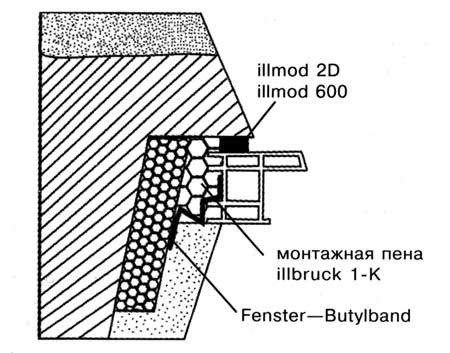

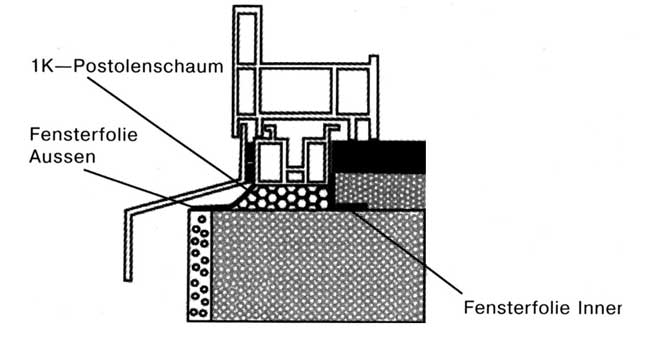

были заложены три функциональных слоя монтажного шва (рис.2.5.65):
- наружный - водоизоляционный, паропроницаемый;
- центральный - теплоизоляционный слой;
- внутренний - пароизоляционный.
Наружный слой обеспечивает устойчивость монтажного шва к воздействиям природных
факторов и нагрузок, а также к силовым температурным и механическим деформациям.
В качестве изоляционного материала наружного слоя ГОСТ рекомендует использовать
паропроницаемые саморасширяюшиеся уплотнительные ленты (ПСУЛ), которые, действуя
по принципу сжатой пружины, при изменении геометрических размеров монтажного
зазора устойчиво обеспечивают заданное сопротивление водо- и воздухопроницаемости,
а также повышают значения показателей по сопротивлению теплопередаче и по звукоизоляции
монтажного шва.
Центральный слой должен обеспечивать расчётное сопротивление теплопередаче;
материал центрального слоя должен обладать достаточным запасом деформационной
устойчивости и одновременно выполнять роль звукоизоляционной прокладки. Наиболее
доступным и технологичным материалом центрального слоя в настоящее время являются
высококачественные полиуретановые пенные утеплители с мелкопористой упругой
структурой.
Внутренний слой выполняет двоякую роль. Одной стороной он препятствует проникновению
влаги, содержащейся внутри помещения, в центральный слой, чем сохраняет на более
длительный срок его высокие теплоизоляционные характеристики. Внутренней стороной
он препятствует выходу влаги из зоны возможной конденсации стенового ограждения
на внутренний откос окна. Наиболее распространенным пароизоляционным материалом
являются ленты на основе бутилкаучука, который инертно совмещается с ПВХ и практически
со всеми ламинирующими покрытиями.
Стандарт предъявляет требования к необходимости расчёта и разработки монтажных
узлов в проектах вновь строящихся и реконструируемых зданий, а также в равной
степени к конструированию монтажных улов при ремонте и замене окон в эксплуатируемых
помещениях.

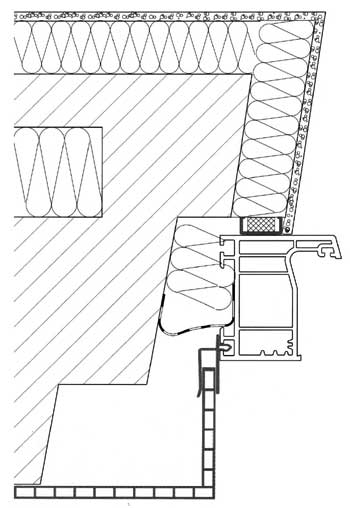

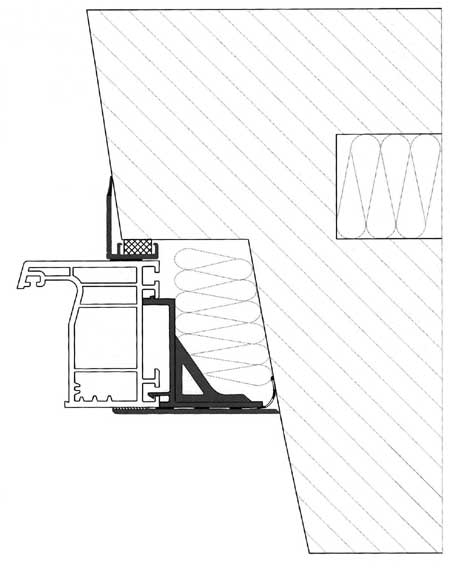

Приложение "А" настоящего стандарта в рисунках содержит рекомендации
конструктивных решений монтажных узлов примыкания оконных коробок к стеновым
проёмам и установки отдельных элементов окон. При этом предполагается, что при
конструировании конкретного узла разработчик технической документации собирательно,
из отдельных рисунков, может применять интересующие его элементы размещения
и крепления коробки оконного блока в стеновом проёме, выбирать конструкции монтажного
шва, а также варианты отделки откосов, установки сливов, подоконника и т. п.
В приложении "Б" приведены рекомендации по крепёжным элементам и
креплению коробок оконных блоков в стеновых проёмах с учётом различных вариантов
технических решений.
Приложение "В" наиболее ёмкое и охватывает отдельные требования и
рекомендации по всей технологической цепочке производства монтажных работ. Более
наглядно технология монтажных работ и некоторые особенности конструирования
в соответствии требованиями настоящего стандарта приведены в таблице 2.5.2.
Технология монтажных работ по установке оконные блоков и некоторые особенности
конструирования
Таблица 2.5.2
Элементы технологии по установке оконных блоков и устройству
монтажных швов в стеновых проёмах наружных ограждающих конструкций |
Элементы "традиционной" технологии, не соответствующей
требованиям строительной физики |
Элементы совершенной технологии, в соответствии с требованиями
стандарта на монтажные швыГОСТ 30971-2002 |
Подготовка проёма к монтажу |
Только расчистка от мусора и сколов |
- подгонка ширины монтажного зазора до нормативных размеров;
- ликвидация "мостиков холода";
- выравнивание поверхностей проёма;
- заделка выбоин в наружных и внутренних откосах
|
Определение места размещения рамы изделия
в плоскости стены и утепление внутренних поверхностей проёма |
Как правило, не выполняется |
- рассчитывается благоприятная зона установки изделия;
- наращивается четверть или устанавливается доборный
профиль рамы;
- в однослойных стенах утепляется проём в зоне примыкания
рамы к стене и внутренние откосы
|
Крепление изделия к стене |
Чаще всего на две стороны, без устранения "мостиков
холода" в местах крепления |
Крепление изделия по всему периметру, установка опорных
несущих колодок из негигроскопичных прочных материалов |
|
Как правило, выполняется |
На четверть или на раму наклеивается |
Наружная изоляция стыка |
после заполнения пеной, с обрезкой излишек, затем накрывается
штукатурным раствором или герметиком. Опасное производство монтажных работ. |
ПСУЛ (паропроницаемая саморасширяющаяся лента).Работа выполняется
внутри помещения в безопасных условиях. |
Устройство центрального слоя из полиуретановой пены для
тепло- и звукоизоляции стыка |
Тестирование пены не выполняется. Монтажный зазор заполняется
пеной в один приём, без контроля результатов расширения, ширина шва может
быть от 0 до100 мм и более. |
Послойное заполнение монтажного зазора с увлажнением полости
стыка и промежуточным контролем расширения пены, нормативная ширина шва
от 15 до 40 мм |
Устройство пароизоляции стыка по внутреннему слою |
Как правило, не выполняется. |
Установка пароизоляционных лент по всему периметру стыка,
с учётом типа откосов. |
Подбор изоляционных материалов |
Стремление к снижению издержек. |
Подбор изоляционных материалов по техническим
характеристикам в соответствии с расчётным классом монтажного шва. |
Отдельным приложением рекомендован расчётный метод оценки температурного режима
узлов на сопротивление теплопередаче как одной из основных технических характеристик
монтажного узла.
Наряду с целью поднять уровень качества эксплуатации и имидж современных энергосберегающих
оконных конструкций, ГОСТ 30971 - 2002 на монтажные швы может в полной мере
быть использован при разработке технических регламентов предприятий, как рекомендует
современное законодательство.
См. ГОСТ 30971-2002
"Швы монтажные узлов примыкания оконных блоков к стеновым проёмам. Общие
технические условия" (для ознакомления, не является официальным документом)
DECEUNINCK | Монтаж систем ФАВОРИТ - БАУТЕК – ФОРВАРД | | |
ROTO FRANK | Видео материалы «Монтаж окна ROTO Комфорт» | | |
| Видео материалы «Монтаж окна с защитой от взлома ROTO (WK1)» | | |
| Видео материалы «Монтаж фурнитуры ROTO AluVision T540-10 на раму» | | |
| Видео материалы «Повортно-откидная фурнитура ROTO AluVision T540-10. Монтаж фурнитуры на створку» | | |
| Видео материалы «Подготовка к монтажу фурнитуры ROTO AluVision T540-10 на окно из алюминиевого профиля» | | |
| Видео материалы «Регулировка фурнитуры ROTO AluVision T540-10» | | |
| Видео материалы «Монтаж скрытой фурнитуры ROTO AluVision T600-10 на раму, сборка окна» | | |
| Видео материалы «Повортно-откидная скрытая фурнитура ROTO AluVision T600-10. Монтаж фурнитуры на створку» | | |
| Видео материалы «Подготовка к монтажу скрытой фурнитуры ROTO AluVision T600-10 на окно из алюминиевого профиля» | | |
| Видео материалы «Монтируем створку на раму» | | |
Tremco illbruck | Каталог продукции герметики, клеи, пены, ленты Tremco illbruck | | |
| illbruck «i3» система изоляции оконных швов | | |
| Альбом рабочих чертежей Tremco illbruck «Типовые узлы примыкания оконных блоков к стеновым проемам отапливаемых зданий и сооружений различной высотности. Монтаж светопрозрачных конструкций «под ключ» | | |
| Презентация Tremco illbruck «Окна» | | |
| Видео материалы фирмы TREMCO illbruck: «illbruck Trio» | | |
АЛЮТЕХ | Технический каталог "Отливы" | | |
РОБИТЕКС | РОБИБАНД – описание продукции (пароизоляционные ленты, монтажные пены) | | |
| Рекомендации по проектированию и монтажу светопрозрачных конструкций в соответствии с СТО 49299418-001-2006 ООО «РОБИТКЕС», ГОСТ 30971 и ТР 152-05 | | |
| Узлы примыканий оконных и дверных блоков, витражных конструкций к внешним ограждающим конструкциям (СТО 86411020-008-2008) | | |
| Монтаж светопрозрачных конструкций (СПК) в зимних условиях с применением материалов «РОБИБАНД» | | |
| COSMO - описания продуктов. Клеи, специальные очистители, сопутствующий товар для производства пластиковых окон, дверей, жалюзей | | |
| Видео материалы РОБИТЕКС «Учебный фильм по монтажу оконного блока» | | |
| Видео материалы РОБИТЕКС «Технология установки пластиковых окон» | | |
| Видео материалы РОБИТЕКС «Применение ленты РОБИБАНД ПСУЛ в качестве межвенцового уплотнителя и утеплителя» | | |
| Укороченный каталог продукции группы компании РОБИТЕКС 2013 (Система материалов для создания узлов примыканий и монтажа светопрозрачных конструкций, кровельных и фасадных систем) | | |
| Описание основных герметизирующих материалов для проведения монтажных работ светопрозрачных конструкций в соответствии с государственными стандартами | | |
| Рекомендации по подготовке проема к монтажу СПК | | |
| Пособие для менеджера оконной компании по общению с клиентом на тему «монтаж по ГОСТ» | | |
| Пособие для менеджера оконной фирмы | | |
| Видео материалы компании РОБИТЕКС «Вступление» | | |
| Видео материалы компании РОБИТЕКС «Теория» | | |
| Видео материалы «Документация» | | |
Т.Б.М. | Каталог «Монтажные пены, ленты и силиконы» | | |
| Видеоролик «Монтаж пластикового окна по ГОСТ» - как правильно установить окно | | |
| Общая информация по монтажным материалам | | |
| Каталог «Вспомогательные материалы для монтажа» | | |
| Видео материалы компании Т.Б.М. | | |
| Видео материалы "Система наружных и внутренних откосов Exter, монтаж откосов оконного проема в труднодоступном месте" | | |
| Видео материалы "Варианты цветной отделки окон с подоконником Moeller и откосной системой Qunell" | | |
|
