Конструктивные особенности окон ПВХ




По своей общей конструкции пластиковые окна не отличаются от привычных для нас окон деревянных. Только для изготовления отдельных элементов окна применяются не сплошные бруски, а полые многокамерные пластиковые профили. Для решения, как технических, так и чисто архитектурных задач, производители профилей выпускают большую номенклатуру изделий, из которых легко, как из детского конструктора, собираются элементы разной формы и размеров.

Чертежи изделий, основные узлы конструкций для разных типов окон, рекомендации по монтажу, производители профилей приводят в специальной документации, которую они передают переработчикам, при этом часто даже имеется специальный том для архитекторов. К сожалению, еще не у всех производителей эта документация переведена на русский язык.

Всю номенклатуру изделий можно условно разделить две большие группы: основные профили и вспомогательные (доборные).

Все крупные фирмы-производители и поставщики ПВХ-профилей - предлагают для расширения архитектурных возможностей ПВХ-окон и для быстрого, удобного монтажа в своих программах большое разнообразие вспомогательных (доборных) профилей. Для присоединения рамы всегда имеют специальные ножки, в которые легко защелкиваются доборные профили.
По причине их обилия и разнообразия вспомогательные профили с трудом поддаются полной систематизации, и терминология в их отношении на сегодняшний день отсутствует. Однако по функциональным признакам среди них можно выделить основные группы наиболее распространенных профилей:

Примерная номенклатура изделий:

  • профили для рам с широкой и узкой лицевой поверхностью;
  • профили для створок, устанавливаемых со смещением к раме, с широкой и узкой лицевой поверхностью;
  • профили для створок, устанавливаемых вровень с рамой;
  • профили для полотен балконных дверей;
  • профили для вертикальных и горизонтальных импостов;
  • профили со штульпом (нащельной манжетой) или упорной планкой по притвору для двустворчатых окон без стационарного импоста;
  • профили Т-образного сечения для среднеподвесных (вертикальных и горизонтальных) створок и для обычных распашных окон с открыванием наружу;
  • штапики (разнообразных профилей);
  • горбыльки, для членения остекленных поверхностей;
  • соединители;
  • расширители;
  • отливы-соединители;
  • отделочные профили;
  • пороги;
  • профили для ставней;
  • реставрационные;
  • специальные.

Из этих изделий могут быть собраны окна практически любой конфигурации, любого цвета и с любым типом открывания (как с импостом для двухстворчатых окон, так и без него, с так называемой нащельной манжетой или штульпом), а также полностью имитирующие реконструируемые окна. Для этих целей многими фирмами разработаны дополнительные детали, повторяющие внешнюю форму элементов старых деревянных окон, позволяющие не только делать арочные конструкции, но и выполнять членение остекленных поверхностей при помощи импостов и горбыльков.

Во все времена архитекторы использовали горбыльки, как архитектурный элемент. Наряду с настоящими горбыльками, сегодня используются и различные варианты их имитации (профили горбыльков). Профили горбыльков в качестве конструкционных элементов полностью отвечают требованиям, связанным с охраной исторических памятников, а также прекрасно дополняют вид фасадов в архитектурном и реставрационном плане в комплексе с преимуществами современной технологии пластиковых профилей, которая отвечает практически всем требованиям защиты памятников архитектуры. При использовании горбыльков удается сохранить изящность контуров и стилевые особенности окон старых конструкций.

Профили горбыльков могут устанавливаться по-разному:

  • внутри стеклопакета в соответствии с архитектурными чертежами, прямо в процессе изготовления на стекольном заводе (т.е. изготовитель окон монтирует стеклопакет уже с горбыльками);
  • могут наклеиваться непосредственно на стекло, при этом под ними в межстекольном пространстве остается пустота;
  • комбинация первых двух: профили горбыльков клеются непосредственно на стекло и внутрь стеклопакета по точным чертежам устанавливаются специальные профили (таким образом, создается видимость того, что установлены настоящие горбыльки, а не их имитация)

Профили горбыльков могут крепиться, как с одной стороны стекла или стеклопакета, так и с обеих сторон. Имитация горбыльков может быть также выполнена из алюминиевых профилей, которые крепятся снаружи на раму при помощи винтов.

Другим важным элементом окна являются соединительные элементы.

Соединители - профили, предназначенные для соединения оконных (балконных) дверных коробок друг с другом в конструкциях, состоящих из двух и более рам. Соединители могут быть предназначены для стыковки профилей под разными углами и их тип подбирается, как правило, с учетом требований оконной статики.

Эти удобные для монтажа профили незаменимы при изготовлении больших окон и витрин, ленточного (горизонтального и вертикального) остекления, а также эркеров разной формы: прямоугольной, треугольной, трапецевидной и т.д.

Эти же профили находят применение при изготовлении киосков, зимних садов, перегородок.

Расширители - профили, предназначенные для увеличения высоты оконной коробки, что часто бывает очень нужным, исходя из условий монтажа, например, при установке окон в старых зданиях с большими четвертями, при выполнении цоколей киосков, при монтаже балконных дверей и т. д.

Расширители могут быть такой же ширины, как оконная коробка, или уже ее. Меньшие по ширине расширители используются, как правило, для присоединения наружных отливов или подоконников.

Отливы-соединители - профили, предназначенные для эффективного отвода воды от оконной конструкции и для присоединения наружных отливов и подоконников.

Они могут использоваться также самостоятельно для того, чтобы избежать затекание воды под стопу рамы, например, на створке входной двери.

Отделочные - различного вида облицовочные профили для отделки оконных откосов. Это могут быть отдельные профили: уголки, наличники, заглушки и т.д., или целые облицовочные системы.

Пороги - делаются из алюминия, но входят в программы поставщиков ПВХ-профилей. Пороги делятся на пороги для входных наружных (офисных) дверей или накладные защитные профили для балконных дверей.

Профили для ставней - это направляющие, ламелли, коробки и т. д. В комплекте с системами ПВХ-профилей поставляются, как правило, роль-ставни.

Реставрационные - декоративные накладки, предназначенные для воспроизведения исторических стилей: карнизы с гуськами и с каблучками, пиллястры, розетки и т. д.

Специальные - самые разнообразные элементы, отражающие богатство фантазии производителей профилей.

Для знакомства со всеми возможностями конкретной системы и для ее грамотного использования мы рекомендуем архитекторам и производителям окон обращаться непосредственно к поставщикам профилей. Как правило, они все имеют большие наработки по монтажным деталям для применения профилей в самых разных монтажных условиях.

Необходимо отметить еще одну особенность в конструкциях пластиковых окон. В отличие от окон деревянных, где широкое распространение получила система двойных створок (спаренных или раздельных), т.е. остекление типа "стекло + стеклопакет", в пластиковых окнах в основном, применяется одинарная створка с одинарным или двойным стеклопакетом. В пластиковых окнах конструкция двойных створок также разработана рядом производителей, но хотя эта система и дает улучшение технических характеристик, экономически ее применение не всегда оправдано, т.к. это влечет за собой значительное удорожание.

По этой же причине раздвижные окна (у большинства производителей разработаны подобные конструкции) также широкого распространения не получили, хотя их применение было бы целесообразно для лоджий и балконов.

Некоторые производители пластиковых окон, например REHAU, SCHUSO, TROCAL и др. предлагают еще один интересный элемент окна - это декоративная оболочка из алюминия. Декоративная обшивка может механически прикрепляться к пластмассовым оконным профилям при помощи зажимов. Благодаря этому возможно использование окон из ПВХ в качестве элементов, гармонично дополняющих алюминиевые фасады. Алюминиевые оболочки производятся на экструзионных прессах и выпускаются без покрытия с гладкой или профилированной поверхностью. Далее их можно анодировать или покрывать лаком любого цвета, делать двухцветными или даже многоцветными. Оба способа обеспечивают красивое покрытие, устойчивое к погодным воздействиям и старению.

Благодаря вентилированию с задней стороны под алюминиевой облицовкой не скапливается конденсат. Также в месте сопряжения алюминиевой облицовки с основным профилем прокладывается уплотнительная лента, благодаря чему во время сильного дождя исключено попадание воды под облицовку и, соответственно, в зону сопряжения оконной конструкции со стеной.

Как уже говорилось выше, конструкция пластиковых окон позволяет устанавливать дополнительные аксессуары, такие как жалюзи, москитные сетки и т.п., а также системы микровентиляции, проветривания и противовзломные конструкции.

В производстве пластиковых окон существует разделение: одни фирмы производят только заготовки для окон (профили определенных размеров и сечений), другие стекла и стеклопакеты, третьи фурнитуру, дополнительные аксессуары; а переработчики профилей заняты непосредственно сборкой окон. Потребители окон работают именно с переработчиками пластиковых профилей.




Дополнительные материалы из раздела "Техническая Инфотека по строительству"

Подраздел: "2.5.2 Окна из ПВХ"
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать

  • DECEUNINCK
  • Системный каталог «Профильные системы ФАВОРИТ и БАУТЕК»
  •


  • Системный каталог «Профильная система ФОРВАРД»
  •


  • Монтаж систем ФАВОРИТ - БАУТЕК – ФОРВАРД
  •


  • Профильная система «ЭФОРТЕ». Системный каталог
  •


  • Окна и системы “Фаворит Спэйс". Системный каталогдвери
  •


  • Руководство по проектированию оконных и балконных блоков ООО «ДЕКЕНИНК РУС»
  •


  • Чертежи в формате AutoCAD (.dwg) – оконные и дверные блоки
  •


  • Чертежи в формате ArchiCAD – оконные и дверные блоки
  •


  • Видео материалы «Пластиковые окна Фаворит СПЭЙС»
  •


  • Видео материалы «Завод DECEUNINCK (ПВХ системы для строительной отрасли)»
  •


  • Видео материалы «Инструкция по монтажу окон ПВХ DECEUNINCK»
  •


  • Видео материалы «Система подъёмно-сдвижных дверей DECEUNINCK HST 76 (прозрачные стены и двери с высоким уровнем теплоизоляции)»
  •


  • EXPROF
  • Папка переработчика (Системные ПВХ профили)
  •


  • Папка переработчика. Информация о компании. Ассортимент продукции. Общие характеристики
  •


  • Папка переработчика. Технология производства светопрозрачных конструкций
  •


  • Папка переработчика. Внутрипрофильные системы доступа приточного воздуха
  •


  • Папка переработчика. Серия S358. Комплектация. Технологические размеры. Обзор систем и чертежи узлов - оконные системы Practica, AeroTherma, фасадная система Robusta, система дверей
  •


  • Папка переработчика. Серия S571. Оконные системы Profecta, AeroProfecta. Комплектация
  •


  • Папка переработчика. Серия S570. Оконные системы Suprema, AeroSuprema. Комплектация
  •


  • Папка переработчика. Серия S670, оконная система EXPROF Experta, оконная система EXPROF AeroExperta
  •


  • Инструкция по монтажу окон
  •


  • Протоколы испытаний оконного блока серии S571 EXPROF AeroProfecta монтажной глубиной 101 мм с системой внутрипрофильной приточной вентиляции
  •


  • Видео материалы «Дышащие окна EXPROF Aero»
  •


  • Альбом архитектора "Проектные решения примыканий оконных и дверных балконных блоков из ПВХ-профилей Exprof к наружным стенам различного конструктивного решения" в формате Adobe Acrobat (.pdf)
  •


  • KBE (ЗАО "профайн РУС")
  • Профильные системы КBЕ
  •


  • Сертификаты
  •


  • О марке КВЕ
  •


  • Видео материалы «Компания Profine»
  •


  • KOEMMERLING (ЗАО “профайн РУС”)
  • Оконный профиль Koemmerling
  •


  • Сертификаты
  •


  • MONTBLANC
  • Система MONTBLANC eco 60
  •


  • Система MONTBLANC grand 80
  •


  • Система MONTBLANC logic
  •


  • Система MONTBLANC nord 70
  •


  • Система MONTBLANC quadro 70
  •


  • Система MONTBLANC termo 60
  •


  • Папка переработчика. Система FORWIN
  •


  • Папка переработчика. Система REACHMONT
  •


  • Папка переработчика. Система REACHMONT 70
  •


  • Папка переработчика. Система REACHMONT ECO
  •


  • Система REACHMONT ECO. Створка высокая
  •


  • Видео материалы «Замер и установка ПВХ окон MONTBLANC»
  •


  • Видео материалы « Производство ПВХ-профиля MONTBLANC»
  •


  • Видео материалы «Производство окон MONTBLANC»
  •


  • Техническая информация (каталог продукции) профилей поливинилхлоридных «ECP PLASTICS», предназначенных для изготовления окон и дверей для любых помещений, находящихся в климатических условиях Сибири.
  •


  • TROCAL (ЗАО "профайн РУС")
  • Профильные системы TROCAL
  •


  • Сертификаты
  •


  • О компании TROCAL
  •


  • Видео материалы «Формула качества ПВХ-окна»
  •


  • Видео материалы «Как правильно выбрать окно? На примере марки Трокаль»
  •


  • ПИЛКИНГТОН ГЛАСС
  • Компания Pilkington
  •


  • Самоочищение (стекла с самоочищающимся покрытием): Pilkington Activ™
  •


  • РОБИТЕКС
  • Аналитическая cтатья «Покупатели окон становятся более осмотрительными»
  •


  • ФАПИМ РУ
  • Многофункциональный пневматический пресс для обработки створочного профиля и фурнитурной тяги
  •

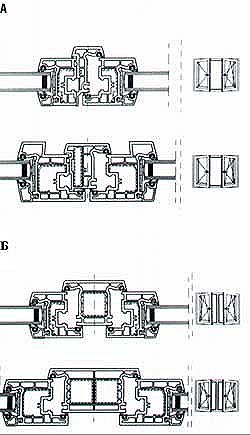

    Увеличить? Окна из ПВХ, конструктивные особенности. Варианты открывания створок (VEKA):
    А - со штульпом;
    Б - с импостом.


    Увеличить? Окна из ПВХ, конструктивные особенности. Примеры крепления горбыльков (VEKA).

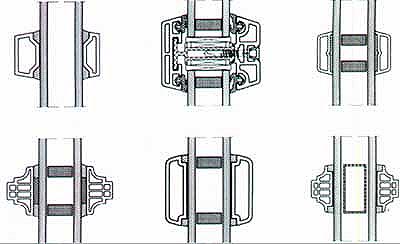

    Увеличить? Окна из ПВХ, конструктивные особенности. Варианты профилей горбыльков (VEKA).

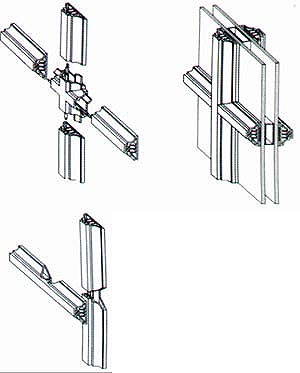

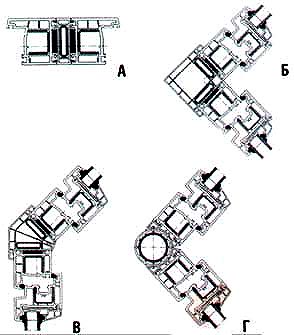

    Увеличить? Окна из ПВХ, конструктивные особенности. Примеры применения соединительных профилей (АРтек):
    • А - прямое соединение;
    • Б - угловое соединение, 90°
    • В - угловое соединение, 135°;
    • Г - угловое соединение, от 95° до 220°.

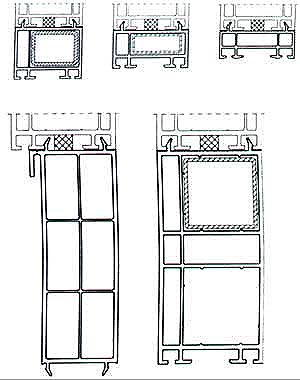

    Увеличить? Окна из ПВХ, конструктивные особенности. Примеры расширительных профилей фирмы KBE.

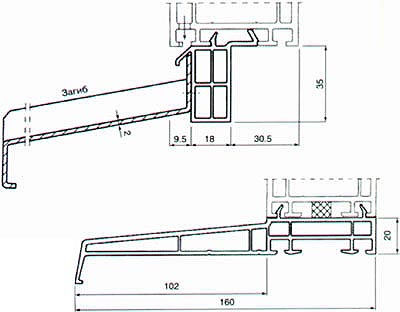

    Увеличить? Окна из ПВХ, конструктивные особенности. Примеры соединителей для подоконника фирмы KBE.

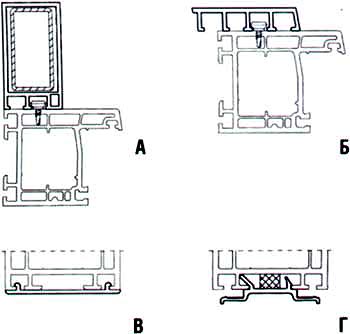

    Увеличить? Окна из ПВХ, конструктивные особенности. Примеры отделочных профилей фирмы KBE:
    • А - откосный профиль;
    • Б - декоративная защитная накладка;
    • В - защитная накладка на раму;
    • Г - переходной подоконный профиль.


    Увеличить? Окна из ПВХ, конструктивные особенности. Пример конструкции окна с двойными (спаренными) створками (BRUGMANN).

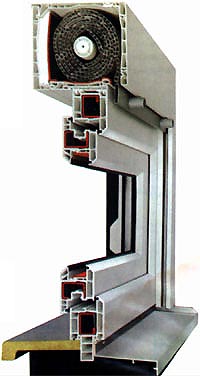

    Увеличить? Окна из ПВХ, конструктивные особенности. Конструкция окна с защитными жалюзями (THYSSEN).
