Геодезическая съёмка: классификация, параметры, инструменты, этапы

Геодезическая съемка – это комплексный и последовательный процесс измерений углов и расстояний на местности с дальнейшей их цифровой обработкой с целью получения детального плана или карты определенной территории. Исходя из конкретного запроса заказчика, необходимо отобразить на плане в заданном масштабе границы измеряемого участка и все объекты, расположенные на его поверхности. Также отображаются по результатам геодезической съемки коммуникации и сооружения, находящиеся под землей.

В ходе выполнения измерений и их обработки складывается достоверная информация об участке:

• характер рельефа и расположение высот,
• наличие и свойства растительности, дорог, водных объектов,
• расположений зданий и сооружений, подземных коммуникаций.

С помощью высокоточных сведений можно провести дальнейшую грамотную работу по проектированию объектов на территории, в том числе свести к минимуму неблагоприятные факторы и риски.

Что включает в себя геодезическая съемка?

Основная задача геодезических работ на местности – получение координат определенных точек объектов. Для ее решения в процессе съемки выполняется:

• выбор метода измерений (полярных или прямоугольных координат),
• пересчет из условной системы координат в геодезическую,
• составление плана по полученным координатам с учетом заданного масштаба.

Для получения максимального и достоверного объема сведений в процессе геодезической съемки выделяются следующие этапы:

1. Подготовительный – сбор информации об объекте и изучение его особенностей. Изначально необходимо отталкиваться от технического задания и исходной документации, которые предоставляются заказчиком. После чего делается анализ собранных данных и составляется предварительный план работ. На этом же этапе выдается и разрешение на проведение геодезических изысканий.
2. Полевой – измерения непосредственно на местности. Выполняя рекогносцировку объекта и действуя по заранее намеченному плану, сроки процесса измерений значительно сокращаются. Построение геодезической сети и съемка ситуации сопровождаются ведением абриса. Кроме того порядок действий четко регламентирован нормативными документами и строго соблюдается. Обязательно осуществляется привязка к пунктам геодезической сети. Именно в полевых условиях выполняют предварительную обработку измерений на предмет поиска грубых ошибок и проверки соответствия других параметров съемки техническому заданию.
3. Камеральный – обработка всех полученных с полевого этапа материалов. После их анализа и проверки точности составляется план измеренного участка в условных знаках и определенном масштабе. Все документы формируются в общий технический отчет и передаются заказчику. По необходимости выполняются процедуры согласования или экспертизы полученных сведений с контролирующими органами.

Классификация геодезических съемок

По способу использования различных инструментов для измерений выделяют:

• наземные съемки,
• аэрофотосъемки (выполняются с самолетов),
• комбинированные съемки (наземная + аэрофотосъемка),
• космические съемки (выполняются с помощью спутников).

Наземные съемки также подразделяются в зависимости от цели итогового результата и сферы их применения на:

• топографические,
• фасадные,
• исполнительные (контрольные),
• разбивочные, поэтажные, вертикальные,
• специальные виды съемок.

Такие съемки заказываются для проектов строительства и благоустройства, кадастра и землеустройства, решения юридических споров и многих других вопросов.

Какие инструменты используются для проведения геодезических съемок?

На выбор конкретных приборов влияют такие факторы:

• вид, цель и точность съемки,
• объем и сроки выполнения работ.

Для измерения углов в ряде случаев до сих пор продолжают использовать обычные оптические теодолиты. В стандартный комплект оборудования также входят – нивелир, рулетка, штатив, вехи с отражателями. Обработка измерений при этом происходит вручную по формулам на инженерных калькуляторах.

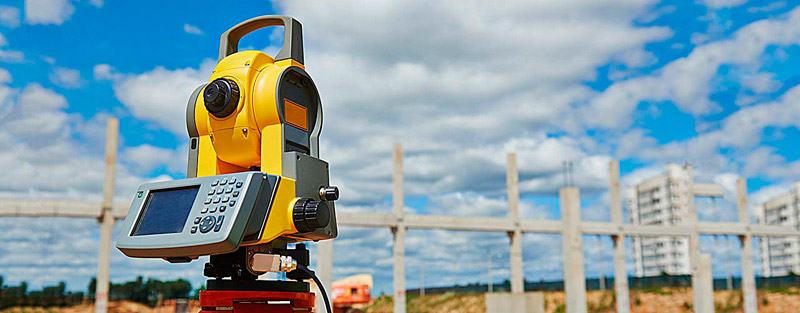

Современные технологии реализованы в специализированных инструментах: тахеометрах, цифровых нивелирах, GPS-приемниках. Они позволяют повысить производительность процесса съемки и облегчить дальнейшие вычисления. Проводимые полевые изменения записываются в память прибора, которые потом удобно переносятся в программу обработки.

Высокочувствительные трассоискатели с локатором и цифровой подачей сигналов применяются для съемки подземных коммуникаций и инженерных сетей. Электронные инструменты по своим характеристикам предпочтительнее использовать для работы, однако нужно рассматривать еще и их целесообразность в конкретных условиях.

Какие программы применяются для обработки измерений?

В геодезии проводят 2 вида измерений:

• прямые – получаются непосредственным измерением – длины линий, расстояния,
• косвенные – определяются вычислениями по формулам, относительно исходных прямых измерений.

В зависимости от применения определенных геодезических инструментов обработку измерений, полученных в ходе полевых работ, можно выполнить двумя способами:

• с помощью программ общего применения.

Например, Microsoft Excel (электронные таблицы). В ней содержится набор различных формул, и ей оптимально пользоваться при простых вычисления и небольшом объеме данных.

• с помощью специализированных программ.

К этому типу программ относят специально разработанное ПО для обработки, входящее в комплект с тахеометром или GPS-приемником (Topcon Tools, Leica Geo Office и другие).

Разрабатываются и стандартные специализированные программы для всех форматов и инструментов. Наиболее популярен и универсален программный комплекс «КРЕДО», имеющий дополнительные тематические приложения для обработки данных разных видов съемок – КРЕДО ТОПОПЛАН, МЕЖЕВОЙ ПЛАН, КАДАСТР, ГЕНПЛАН, ЛИНЕЙНЫЕ ИЗЫСКАНИЯ и прочие. Широко применяется и другая специализированная программа обработки полевых геодезических измерений – GEOGRAF, но в ней есть ограничение по количеству пикетов. Gamit, Bernese, Gipsy-oasis – программы, признанные лучшими среди профессионалов.

Помимо вычислений разработаны программы и для создания чертежей карт и планов. Геодезисты работают в AutoCAD, MapInfo, КРЕДО и других.

В каком виде можно получить результаты геодезической съемки?

По завершению съемочных и камеральных работ оформляется технический отчет. Он состоит из ведомостей измерений и вычислений, каталога координат, а также плана местности. На плане в условных знаках подробно отображаются все характеристики и особенности ситуации (рельефа, состояния дорог, положения различных объектов, твердые и нетвердые точки). План создается в графическом и электронном форматах с учетом заданной точности по техническому заданию заказчика.

К отчету прикладываются и дополнительные документы – абрисы, полевые журналы, схемы привязки, чертежи. Для отдельных проектов требуется обязательное согласование полученных съемочных материалов и плана с органами власти, организациями по эксплуатации объектов или смежными владельцами земельных участков по их границам. В дальнейшем план служит основой для любых действий, например, для:

• постановки земельного участка на кадастровый учет,
• строительства или реконструкции объекта на измеренной территории,
• проведения работ на участке по благоустройству и ландшафтному дизайну,
• разработки рекомендаций по освоению территории или проектов по рекультивации земель.

Основные параметры геодезической съемки

Важными характеристиками для процесса съемки являются:

• масштаб – 1:200, 1:500, 1:1000, 1:5000, 1:10000 и другие.

По нему ориентируются, нанося изображение на план. Реальный размер объектов и линий пересчитывается согласно указанному масштабу.

• цель съемки, и какой результат ожидается в итоге,
• используемые системы координат и высот.

В мире насчитывается около 100 разных систем координат, которые относят к условным. На территории России действует Балтийская система высот.

Провести любую геодезическую съемку возможно при одновременном сочетании пяти составляющих:

1. конкретный объект – что будет измеряться,
2. специалист (персонал) – кто будет измерять,
3. средства (инструменты) – чем будут выполняться измерения,
4. методики – как будут происходить измерения,
5. внешние условия – городская среда, открытая местность и т.п.

Как складывается цена геодезической съемки?

Стоимость услуг квалифицированного геодезиста зависит от нескольких условий:

• вид съемки и объем работ,
• характерные особенности региона, в котором планируется съемка. Как правило, в черте города стоимость услуг оценивается дешевле, чем на неосвоенных территориях,
• местоположение объекта – его удаленность от ближайшего населенного пункта и транспортная доступность,
• размеры (площадь) участка. Для разных видов съемки предусмотрены расчеты за гектар, одну сотку или квадратный метр. Иногда берется во внимание количество закрепляемых точек (при межевании границ),
• характер рельефа на участке – равнинная или горная местность, открытая поверхность земли или густой лесной массив,

На окончательную цену влияет и срочность исполнения геодезической съемки. Предварительный расчет стоимости определяется по техническому заданию от заказчика, но в дальнейшем он может быть скорректирован при выезде для измерений непосредственно на объекте.

Компании и организации не имеют права оказывать услуги по геодезической съемке объектов при отсутствии лицензии на этот вид работ.
