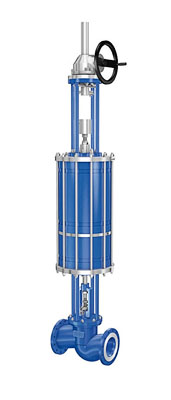

В дополнение к существующей линейке приводов для арматуры дочерней компанией KSB SISTO Armaturen S.A. в Люксембурге был разработан новый пневматический привод двойного и одинарного действия типа SISTO-LAP 500.

Поршневой привод предназначен для монтажа на клапаны и задвижки, исполнительный орган которых выполняет поступательное движение. Техническая особенность привода состоит в том, что при необходимом значительном перестановочном усилии он оснащен двойным поршнем в тандемном расположении. Это означает, что два поршня работают на общем поршневом штоке в отдельных пневмокамерах.

При диаметре поршня 500 мм и избыточном давлении управляющего воздуха 7 бар в случае исполнения с приводом двойного действия возникает усилие закрытия более 250 000 Н. Поршни состоят из диска с одинарным профильным уплотнением. Такая конструкция обеспечивает плавный ход поршня – без рывков и с малыми потерями на трение. Манжета и съемное кольцо герметизируют шток поршня.

Кроме того, за счет поступления внутреннего управляющего воздуха не требуется внешнее гибкое шланговое соединение между электромагнитным клапаном и полостью цилиндра. Приводы поставляются с комплектами пружин, которые обеспечивают безопасное положение управляемых клапанов в случае потери сжатого воздуха. По сравнению с обычными приводами такого типоразмера пакет пружин расположен не отдельно над камерой нагнетания, а в самой камере, что позволило уменьшить монтажную высоту.

По запросу возможно оснащение аварийным ручным управлением и механическим ограничителем хода в положении «закрыто» и «открыто».

Новые приводы могут применяться в работе с такими средами, как сухие, чистые, негорючие и неагрессивные газы. При необходимости доступно специальное исполнение Sisto-LAP 500, допустимое для применения при температуре окружающей среды до -40 °С.
